Principe¶
Problème de décision et exploration exhaustive¶
Considérons un problème du type trouver un \(x \in V\) vérifiant une propriété \(P(x)\).
Exemple
- \(V\) est l'ensemble des chaînes de caractères et \(P\) vérifie si une chaîne est un mot de passe qu'on cherche.
- \(V\) est l'ensemble des indices possibles dans un tableau
tet \(P\) vérifie si la valeur à l'indice \(i\) est une valeur \(x\) que l'on cherche. - \(V\) est l'ensemble des grilles complétées d'un problème de Sudoku et \(P\) vérifie si la grille est valide.
- \(V\) est l'ensemble d'assemblages de pièces d'un puzzle et \(P\) vérifie si le puzzle est correct, c'est-à-dire si deux pièces côte à côte ont des côtés compatibles.
Dans certains problèmes, un tel \(x\) n'est pas unique et on cherche à tous les énumérer.
Une recherche par force brute, ou recherche exhaustive, consiste à énumérer l'ensemble \(V\) jusqu'à obtenir une solution en testant \(P\) pour chaque valeur rencontrée.
Des problèmes précédents, la recherche linéaire est le plus simple et le programme suivant est caractéristique d'une recherche exhaustive :
exception Trouve of int
let recherche t x =
try
for i = 0 to Array.length t - 1 do
if t.(i) = x
then raise (Trouve i)
done;
raise Not_found
with Trouve i -> i
La forme usuelle sera alors
pour chaque v dans V
si P(v) est vérifié
s'arrêter avec la solution v
On rappelle que pour pouvoir s'arrêter au cours de l'énumération en OCaml, si on programme en impératif, on utilise en général des exceptions comme dans le chapitre Exceptions en OCaml.
Cela pose naturellement la question de l'énumération des éléments de \(V\). Si c'est immédiat dans l'exemple peu pertinent de la recherche dans un tableau, c'est beaucoup plus complexe pour l'énumération des assemblages de pièces d'un puzzle, par exemple.
Pour la recherche du mot de passe, on pourrait commencer par énumérer les chaînes de longueur 1, puis de longueur 2, et ainsi de suite.
Le plus souvent, l'ensemble \(V\) est fini (pour les mots de passe, cela peut consister à limiter la longueur maximale du mot de passe). Ainsi, une recherche par force brute effectue \(O(|V|)\) itérations, chacune comportant un test de \(P\).
Problème d'optimisation et exploration exhaustive¶
On retrouve la notion d'exploration exhaustive ou force brute pour des problèmes d'optimisation. Il s'agit de problèmes de la forme : déterminer \(x \in V\) tel que \(f(x)\) soit minimale ou maximale.
L'exploration exhaustive consiste alors à calculer toutes les images par \(f\) des éléments de \(V\) afin de déterminer un extremum.
Recherche par retour sur trace (backtracking)¶
Construction itérative de candidats¶
Dans de nombreux cas, l'ensemble \(V\) peut se décrire par un processus itératif de construction de ses éléments. Une manière de voir cela est de parler de positions et de mouvements, ou coups.
Par exemple, considérons un puzzle comme le puzzle Eternity II constitué de 256 pièces carrées. Une configuration finale du puzzle consiste à avoir placé les 256 pièces. Parmi celles-ci, les configurations valides sont celles satisfaisant les contraintes de chaque côté.
Comme pour tous les puzzles, la position initiale est un plateau vide et chaque mouvement consiste à placer une pièce disponible dans un emplacement disponible. Cela correspond à la manière dont on procéderait à la main :

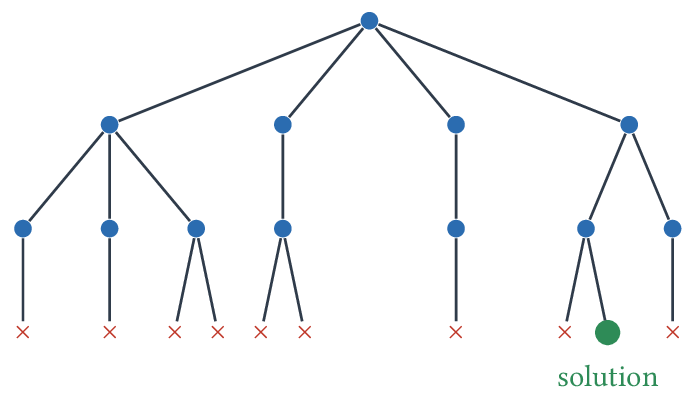

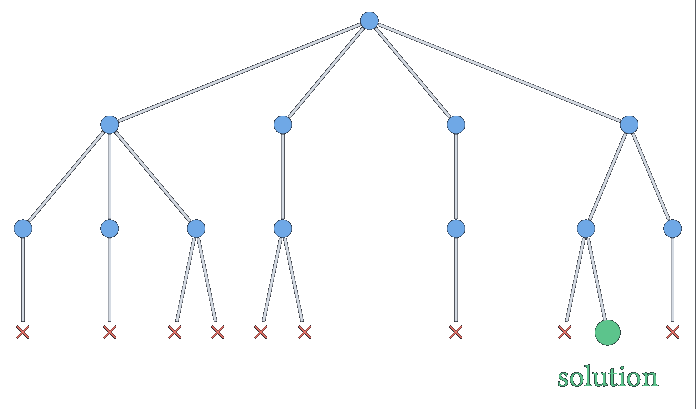

Ainsi, on peut représenter la construction de \(V\) sous la forme d'un arbre dont les nœuds sont les positions et les arêtes les mouvements. Les positions complètes sont les feuilles de l'arbre, elles correspondent aux éléments de \(V\) et ce sont donc celles-ci qu'on va explorer pour y trouver une solution.
L'avantage de cette représentation arborescente est qu'elle découle naturellement d'un parcours récursif des positions.
Tout d'abord, il va falloir définir un type de positions partielles comme on a pu le voir dans le chapitre Options en OCaml.
Comme indiqué dans ce chapitre, si le type d'une grille de Sudoku remplie est
int array array, pour pouvoir représenter des grilles en cours de
remplissage, on va utiliser le type int option array array. On rappelle que
l'utilisation de la valeur None permettra de représenter une partie non
construite comme une case vide.
On considère ainsi un type position des positions partielles, un type
mouvement et des fonctions
(* les mouvements accessibles depuis une position.
[] si la position est complète *)
val mouvements : position -> mouvement list
(* applique un mouvement *)
val applique : position -> mouvement -> position
(* vérifie si une position est complète *)
val complete : position -> bool
(* vérifie si une position complète est valide *)
val valide : position -> bool
Schématiquement, un algorithme d'énumération aura la structure suivante en OCaml :
exception Solution of position
let rec enumere pos =
if complete pos
then begin
if valide pos
then raise (Solution pos)
end else
List.iter (fun mouv -> enumere (applique pos mouv))
(mouvements pos)
Remarque
Ici, l'usage de List.iter permet de faire l'équivalent d'une boucle for mais
sur une liste. Pour s'en passer, on peut écrire une fonction auxiliaire
récursive ou, quand les mouvements sont en petit nombre, une conversion
en array suivie d'une boucle for.
Si la position initiale est pos0, on pourra résoudre le problème ainsi :
let resout () =
try
enumere pos0;
raise Not_found
with Solution pos -> pos
Cet algorithme de parcours des solutions est appelé le retour sur trace, ou backtracking en anglais. Il tire parti de la récursivité pour remonter les positions après avoir essayé en vain une construction.
Remarque
On peut formaliser ce cadre, comme on le fera dans le chapitre sur les
algorithmes gloutons : on considère l'ensemble
fini \(S\) des positions, la position initiale \(s_0\) (ici pos0) et
- \(\mathop{mouv}(s) = \{ \texttt{applique}~s~m ~|~ m \in \texttt{mouvements}~s \}\) ;
- \(\mathop{taille}(s)\) le nombre de mouvements effectués depuis \(s_0\) pour obtenir \(s\) (par exemple le nombre de pièces posées ou de cases remplies), de sorte que \(\mathop{taille}(s_0) = 0\) et que \(x \in \mathop{mouv}(y) \Rightarrow \mathop{taille}(x) > \mathop{taille}(y)\).
Cette dernière propriété assure la terminaison de enumere : la
quantité \(\max_{s \in S} \mathop{taille}(s) - \mathop{taille}(\texttt{pos})\)
est un entier naturel qui décroît strictement à chaque appel récursif. Les
positions finales, celles où \(\mathop{mouv}(s) = \emptyset\), sont ici les
positions complètes. Par une récurrence sur cette même quantité, on montre
que enumere pos lève l'exception Solution si et seulement si
une position complète valide est accessible depuis pos.
Remarque
Il est possible de reprendre la construction précédente avec des données mutables et une manière de défaire les mouvements :
val applique : position -> mouvement -> unit
val defaire : position -> mouvement -> unit
let rec enumere pos =
if complete pos
then begin
if valide pos
then raise (Solution pos)
end else
List.iter (fun mouv ->
applique pos mouv;
enumere pos;
defaire pos mouv)
(mouvements pos)
Évaluation partielle et raccourcis¶
Si on reprend la construction itérative précédente, on se rend compte qu'elle n'est pas très intelligente : faut-il remplir l'intégralité d'un puzzle avant de se rendre compte qu'il est invalide en raison des deux premières pièces ?

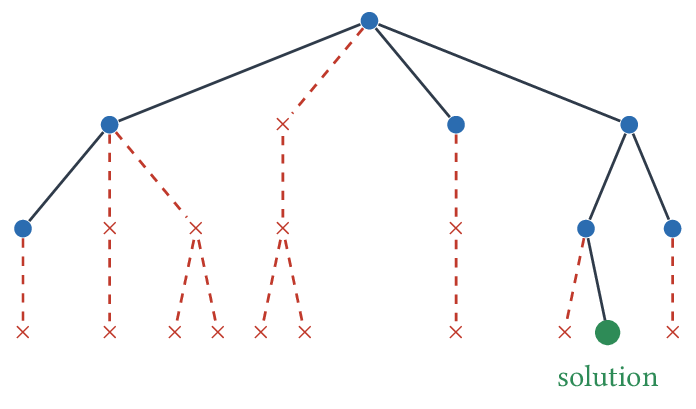

On peut donc raffiner l'approche précédente en introduisant une notion de mouvements valides qui sont les mouvements qui préservent la correction partielle.
En pratique, il suffit de remplacer la fonction mouvements par une fonction
mouvements_valides.
Pour que la recherche reste correcte, il faut que cet élagage ne fasse perdre aucune solution : un mouvement ne doit être écarté que si aucune position complète valide n'est accessible depuis la position qu'il produit. C'est le cas quand la correction partielle est une propriété nécessaire, préservée en remontant vers la racine : si une position complète est valide, toutes les positions partielles rencontrées pour la construire sont partiellement correctes. En revanche, avec des mouvements valides, une position non complète peut n'avoir aucun mouvement possible : c'est une impasse et on remonte.

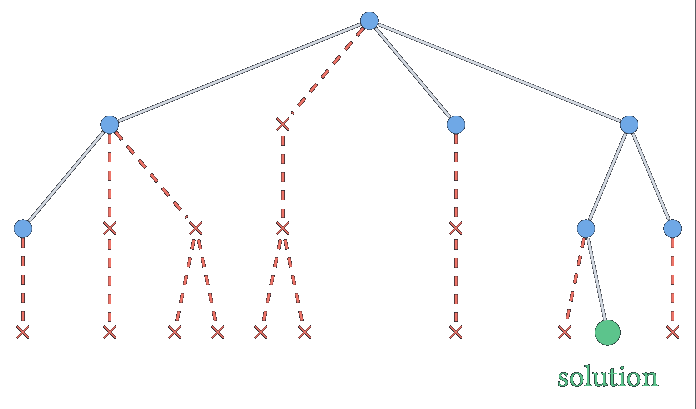

C'est un changement réduit qui peut avoir un grand impact sur l'arbre des positions. En reprenant l'illustration précédente, on peut imaginer que cela reviendrait à ne pas parcourir les mouvements rouges et les sous-arbres associés :
Problème : résolution de Sudoku¶
La recherche par retour sur trace se prête très bien à la résolution de problèmes comme le Sudoku. On va ici tout simplement tenter de remplir chaque case du haut vers le bas tant qu'on satisfait les contraintes du Sudoku. Le programme sera ainsi très proche de la résolution des huit reines présentée plus loin.
Commençons par rappeler le principe du Sudoku :
-
On part d'une grille de 81 cases réparties en une grille de 3x3 sous-grilles de 3x3 cases et comportant des chiffres de 1 à 9 dans certaines cases.

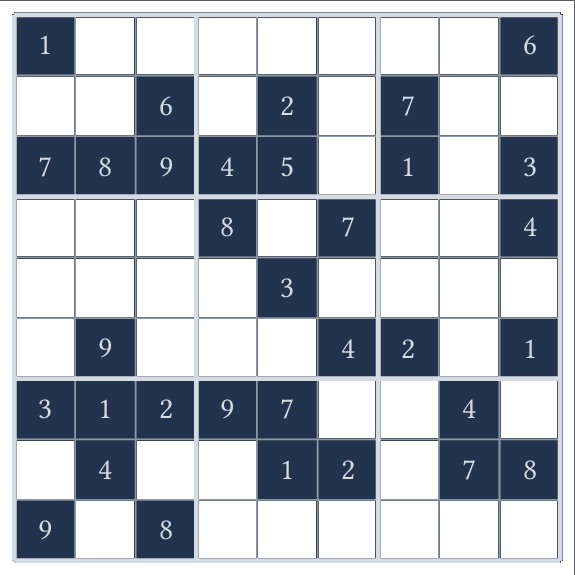

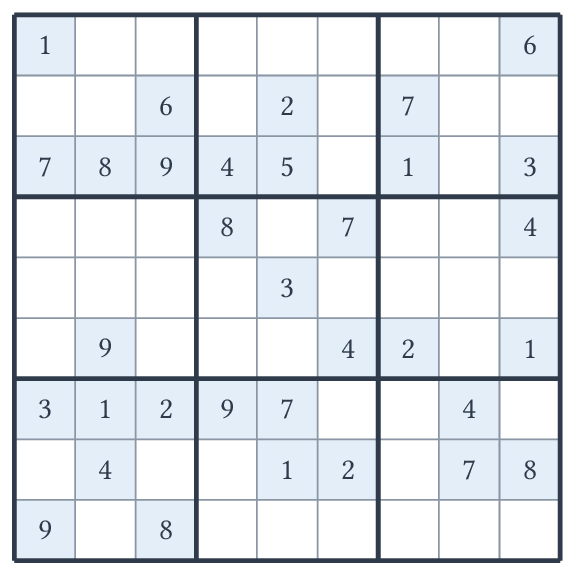

Une grille de Sudoku. -
L'objectif est de remplir chaque case avec un chiffre de 1 à 9 de sorte que chaque ligne, chaque colonne et chaque sous-grille 3x3 comporte une et une seule fois chaque chiffre.
- Par convention, une grille de Sudoku bien posée admet une unique solution (c'est le cas de la grille précédente).
Pour représenter une grille de Sudoku en OCaml on utilise un
(int option) array array, la valeur None signifiant que la case est vide et
la valeur Some x qu'elle est remplie avec la valeur \(x\).
type grille = (int option) array array
On fait le choix de représenter la grille par un tableau de lignes, ce qui
signifie que pour accéder à la case de coordonnées \((x,y)\) dans g il faut
écrire g.(y).(x).
Le problème donné précédemment est alors représenté par la valeur suivante :
let probleme = [|
[| Some 1; None; None; None; None; None; None; None; Some 6 |];
[| None; None; Some 6; None; Some 2; None; Some 7; None; None |];
[| Some 7; Some 8; Some 9; Some 4; Some 5; None; Some 1; None; Some 3 |];
[| None; None; None; Some 8; None; Some 7; None; None; Some 4 |];
[| None; None; None; None; Some 3; None; None; None; None |];
[| None; Some 9; None; None; None; Some 4; Some 2; None; Some 1 |];
[| Some 3; Some 1; Some 2; Some 9; Some 7; None; None; Some 4; None |];
[| None; Some 4; None; None; Some 1; Some 2; None; Some 7; Some 8 |];
[| Some 9; None; Some 8; None; None; None; None; None; None |];
|]
Afin de définir la fonction de résolution, on définit une première fonction
suivant de signature :
val suivant : grille -> (int * int) -> (int * int) option
telle que l'appel à suivant g (x,y) renvoie Some (xi,yi) quand \((x_i,y_i)\)
sont les coordonnées de la prochaine case libre, dans l'ordre gauche à droite puis haut
vers bas, à partir de \((x,y)\) inclus, ou None quand
il n'existe pas de telle case libre. Cela signifie alors que la grille est
entièrement remplie.
let rec suivant g (x,y) =
if y > 8
then None
else if g.(y).(x) = None
then Some (x,y)
else if x < 8 then suivant g (x+1, y)
else suivant g (0, y+1)
On définit également une fonction valide de signature
val valide : grille -> int -> int -> bool
telle que l'appel à valide g x y renvoie true si et seulement si la valeur
placée en coordonnées \((x,y)\) n'invalide pas la grille, en supposant qu'elle
était valide avant ce placement. Ne pas prendre cette
valeur en paramètre permet d'écrire un peu plus simplement cette fonction.
La fonction est assez directe : étant donné \((x,y)\), on va parcourir sa ligne, sa
colonne et sa sous-grille pour vérifier qu'un nombre n'a pas été placé deux
fois à l'aide d'un tableau de drapeaux :
let valide g x y =
let v = ref true in
let vus_colonne = Array.make 9 false in
for y0 = 0 to 8 do
match g.(y0).(x) with
| None -> ()
| Some k ->
if vus_colonne.(k-1)
then v := false;
vus_colonne.(k-1) <- true
done;
let vus_ligne = Array.make 9 false in
for x0 = 0 to 8 do
match g.(y).(x0) with
| None -> ()
| Some k ->
if vus_ligne.(k-1)
then v := false;
vus_ligne.(k-1) <- true
done;
let vus_grille = Array.make 9 false in
let xb = (x / 3) * 3 in
let yb = (y / 3) * 3 in
for xd = 0 to 2 do
for yd = 0 to 2 do
match g.(yb+yd).(xb+xd) with
| None -> ()
| Some k ->
if vus_grille.(k-1)
then v := false;
vus_grille.(k-1) <- true
done
done;
!v
On peut alors définir la fonction resout qui va résoudre le Sudoku en
effectuant tous les remplissages tant qu'on a une grille valide. Dès qu'une
solution est trouvée, on s'arrête. Pour cela, on utilise le mécanisme des
exceptions pour permettre une sortie prématurée. On a fait le choix de
travailler en place dans la grille, ainsi à la fin de l'exécution de la
fonction, la grille correspond à la solution.
exception Solution
let resout g =
let rec aux xi yi = match suivant g (xi, yi) with
| None -> raise Solution
| Some (x,y) ->
for i = 1 to 9 do
g.(y).(x) <- Some i;
if valide g x y
then begin
aux x y
end
done;
g.(y).(x) <- None
in
try
aux 0 0
with Solution -> ()
Remarque
Quand l'exception Solution est levée, l'instruction g.(y).(x) <- None
n'est pas exécutée : c'est ce qui permet de conserver la grille remplie.
Si la grille n'a pas de solution, toutes les cases libres sont remises à
None et resout termine normalement en laissant la grille inchangée.
La résolution du Sudoku donné précédemment par ce programme est présentée dans la vidéo suivante :
Énumération de toutes les solutions¶
Le problème précédent du Sudoku n'avait par définition qu'une unique solution. Cependant, il existe des problèmes pour lesquels plusieurs solutions existent et pour lesquels on souhaite les énumérer.
La fonction précédente pourra alors devenir :
let rec enumere pos =
if complete pos
then begin
if valide pos
then [ pos ]
else []
end else
List.concat
(List.map (fun mouv -> enumere (applique pos mouv))
(mouvements_valides pos))
Remarque
La fonction List.concat permet de concaténer une 'a list list d'un coup
comme dans :
# List.concat [ [1;2]; [3]; []; [4;5;6] ];;
- : int list = [1; 2; 3; 4; 5; 6]
Problème des huit reines¶
L'exemple classique de ce problème est celui des huit reines : étant donné un échiquier, peut-on placer huit reines de sorte qu'aucune reine ne puisse prendre une autre reine ? Plus précisément : sur un plateau de 8x8 cases, peut-on placer huit pions tels que deux pions quelconques ne soient jamais sur la même ligne, la même colonne ou la même diagonale ?

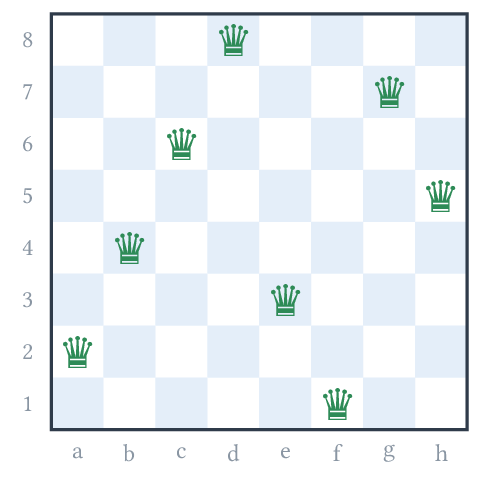

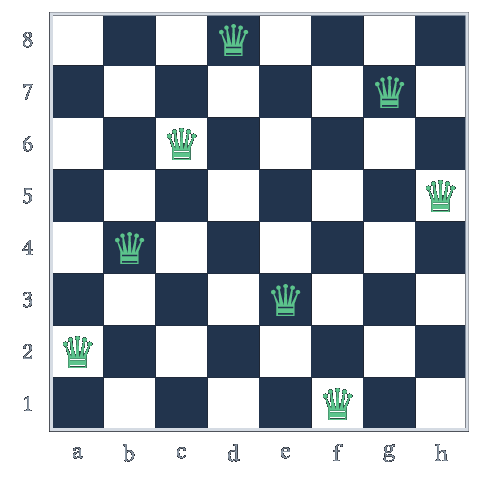

Exemple de solution :
Ce problème admet effectivement des solutions partielles en ne considérant que \(k\) reines à placer. Pour énumérer les solutions, on peut même se contenter de solutions partielles où les \(k\) reines sont placées sur les \(k\) premières rangées, à raison d'une par rangée (deux reines sur une même rangée se prendraient).

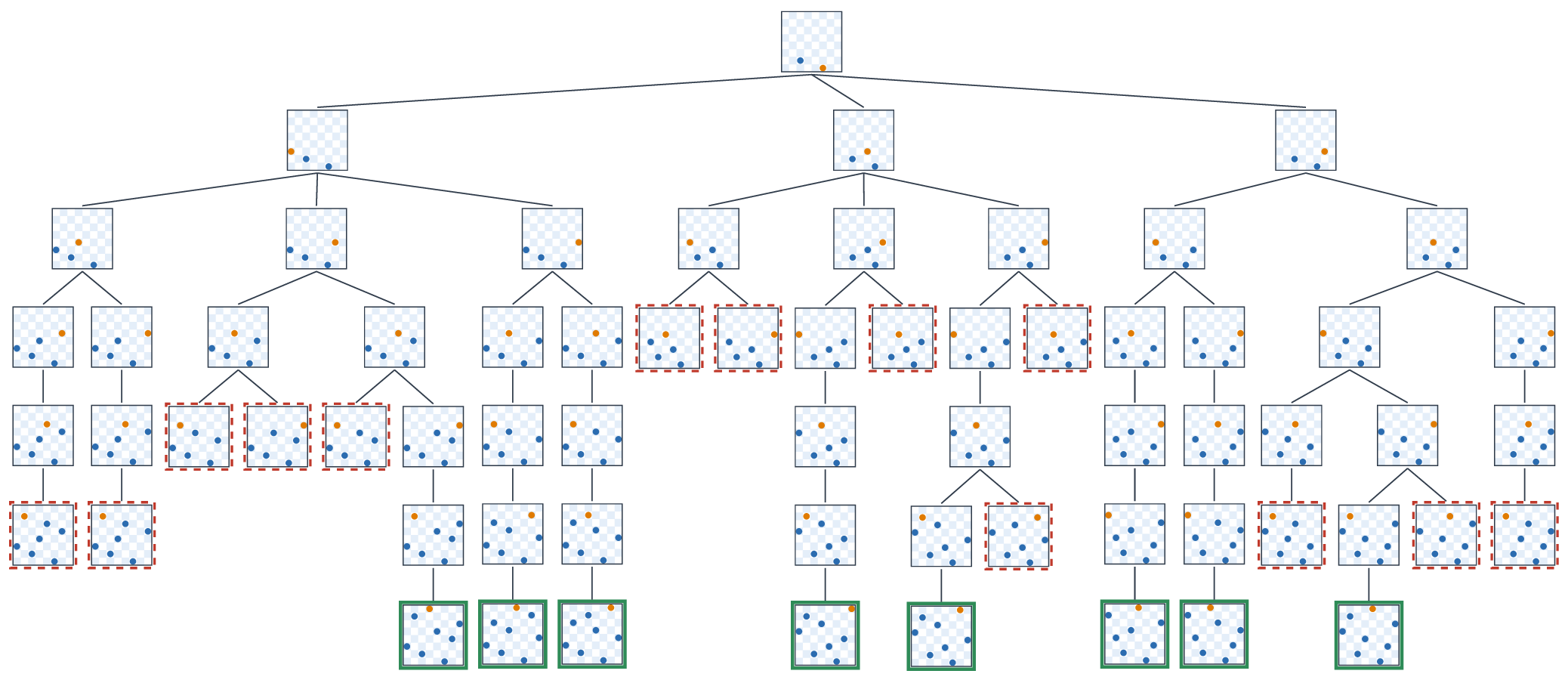

Voici ainsi un algorithme pour énumérer les solutions :
-
Supposons que \(k\) reines aient été placées et qu'on dispose d'une solution partielle.
- Si \(k = 8\) alors toutes les reines sont placées et la solution est complète, on la comptabilise.
- Sinon, on continue la recherche pour chaque position de la \((k+1)\)-ième reine sur la \((k+1)\)-ième rangée qui préserve le fait d'être une solution partielle.
Ici, quand on dit qu'on continue la recherche, ce qu'on signifie, c'est qu'on effectue un appel récursif.
Pour programmer cette méthode, on va définir une fonction récursive de signature :
val resout_reines : (int * int) list -> (int * int) list list
Un appel à resout_reines part va ainsi renvoyer la liste des solutions
complètes construites à partir de la solution partielle part. Les solutions
sont représentées par des listes de couples de coordonnées \((x, y)\) sur l'échiquier,
donc dans \(\range{0}{7}^2\), où \(x\) est la colonne et \(y\) la rangée.
Voici une implémentation où on explore les solutions à l'aide d'une boucle
impérative dans l'appel récursif. La fonction valide permet de tester si le
placement d'une reine est possible avant d'effectuer un appel : comme les
reines de part sont sur des rangées différentes de celle de la nouvelle reine,
il suffit de tester les colonnes et les diagonales.
let rec valide (x1,y1) l =
match l with
| [] -> true
| (x2,y2)::q ->
x1 <> x2 && abs (x2-x1) <> abs(y2-y1) && valide (x1,y1) q
let rec resout_reines part =
let k = List.length part in
if k = 8
then [ part ]
else begin
let resultats = ref [] in
for x = 0 to 7 do
let essai = (x,k) :: part in
if valide (x,k) part
then begin
resultats := (resout_reines essai) @ !resultats;
end
done;
!resultats
end
et, ici, une autre implémentation purement récursive à l'aide d'une fonction auxiliaire récursive.
let rec resout_reines part =
let k = List.length part in
if k = 8
then [ part ]
else
let rec aux x acc =
if x < 0
then acc
else let essai = (x,k) :: part in
let nacc = if valide (x,k) part
then (resout_reines essai) @ acc
else acc in
aux (x-1) nacc
in
aux 7 []
L'appel resout_reines [] renvoie bien les 92 solutions du problème.
Une partie de l'arbre de recherche, celle issue de la position où les deux premières reines sont placées en f1 et c2, est présentée sur l'image suivante :
L'arbre complet comporte 2057 nœuds (racine comprise) et 736 feuilles : 92 feuilles de profondeur 8, qui correspondent aux solutions du problème, et 644 impasses, positions partielles depuis lesquelles on ne peut placer aucune reine supplémentaire. À titre de comparaison, l'arbre exhaustif correspondant à faire tous les choix de placement à raison d'une reine par rangée compterait \(8^8 = 16777216\) feuilles et \(\sum_{i=0}^8 8^i = 19173961\) nœuds. On voit bien que le backtracking est plus économe en exploration.
Remarque
En remplaçant 8 par \(n\) (taille de l'échiquier et nombre de reines), le même programme compte les solutions du problème des \(n\) reines. On obtient les valeurs connues : 1, 0, 0, 2, 10, 4, 40, 92, 352, 724 solutions pour \(n = 1, \dots, 10\).
TP : jeu du solitaire¶

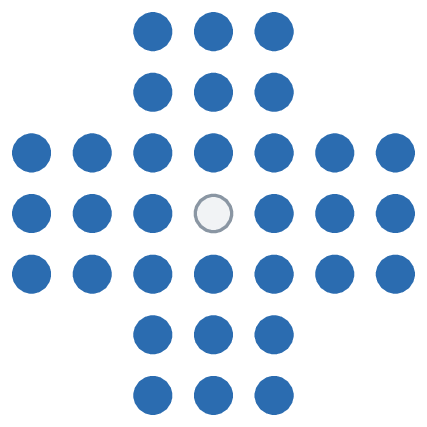

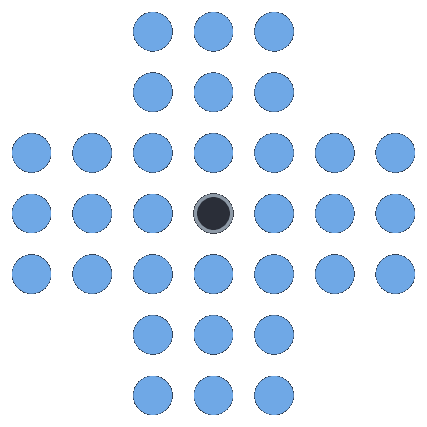

On considère ici le jeu du solitaire. On a un plateau comportant 33 emplacements et initialement 32 pions, représentés par des ronds noirs, et un emplacement vide au centre :
Les différents mouvements possibles consistent à passer d'une configuration \(\bullet \bullet \circ\) à \(\circ \circ \bullet\) et ainsi à diminuer d'un pion le nombre total de pions. Ces configurations peuvent être rencontrées dans les directions horizontales ou verticales.
On considère que la partie est gagnée quand il n'y a plus qu'un pion sur le plateau.
Première implémentation naïve¶
On va représenter un plateau par le type OCaml :
type case = Vide | Pion | Invalide
type plateau = case array array
let n = 7
(* Un plateau est une matrice 7x7 avec des cases invalides aux coins *)
Question 1. Définir une fonction print_plateau qui affiche un plateau
sous un format textuel lisible.
Corrigé
let print_plateau p =
for j = 0 to n-1 do
for i = 0 to n-1 do
let c = match p.(i).(j) with
| Invalide -> ' '
| Vide -> '.'
| Pion -> '#'
in Printf.printf "%c" c
done;
print_newline ()
done;
print_newline ()
Question 2. Écrire une fonction plateau_initial : unit -> plateau qui
renvoie un plateau correspondant à la configuration de départ.
Corrigé
let plateau_initial () =
[|
[| Invalide; Invalide; Pion; Pion; Pion; Invalide; Invalide |];
[| Invalide; Invalide; Pion; Pion; Pion; Invalide; Invalide |];
[| Pion; Pion; Pion; Pion; Pion; Pion; Pion |];
[| Pion; Pion; Pion; Vide; Pion; Pion; Pion |];
[| Pion; Pion; Pion; Pion; Pion; Pion; Pion |];
[| Invalide; Invalide; Pion; Pion; Pion; Invalide; Invalide |];
[| Invalide; Invalide; Pion; Pion; Pion; Invalide; Invalide |]
|]
Un mouvement peut être assimilé à un triplet de coordonnées décrivant, dans l'ordre \(\bullet \bullet \circ\), les trois cases concernées. Il se trouve que la case centrale est toujours le milieu des deux autres, on peut donc se contenter de donner un couple de coordonnées pour décrire un mouvement.
type mouvement = (int * int) * (int * int)
Question 3. Écrire une fonction mouvements : plateau -> mouvement list qui
renvoie la liste des mouvements possibles sur le plateau passé en paramètre.
Corrigé
let possible p (i1,j1) (i3,j3) =
let i2, j2 = (i1+i3)/2, (j1+j3)/2 in
p.(i1).(j1) = Pion && p.(i2).(j2) = Pion && p.(i3).(j3) = Vide
let mouvements p =
(* on utilise une pile *)
let l = ref [] in
for i = 0 to n-1 do
for j = 0 to n-3 do
if possible p (i,j) (i,j+2)
then l := ( (i,j), (i,j+2) ) :: !l;
if possible p (i,j+2) (i,j)
then l := ( (i,j+2), (i,j) ) :: !l;
if possible p (j+2,i) (j,i)
then l := ( (j+2,i), (j,i) ) :: !l;
if possible p (j,i) (j+2,i)
then l := ( (j,i), (j+2,i) ) :: !l
done
done;
!l
Question 4. Écrire une fonction compte_pions : plateau -> int qui renvoie
le nombre de pions sur un plateau.
En déduire une fonction valide : plateau -> bool qui indique si un plateau
correspond à une partie gagnante.
Corrigé
let compte_pions p =
let c = ref 0 in
for i = 0 to n-1 do
for j = 0 to n-1 do
if p.(i).(j) = Pion
then incr c
done
done;
!c
let valide p = compte_pions p = 1
Question 5. Écrire deux fonctions applique et defaire de type
plateau -> mouvement -> unit permettant de faire et défaire un mouvement.
Corrigé
let applique p mouv =
let (i1,j1), (i3,j3) = mouv in
let i2, j2 = (i1+i3)/2, (j1+j3)/2 in
p.(i1).(j1) <- Vide;
p.(i2).(j2) <- Vide;
p.(i3).(j3) <- Pion
let defaire p mouv =
let (i1,j1), (i3,j3) = mouv in
let i2, j2 = (i1+i3)/2, (j1+j3)/2 in
p.(i1).(j1) <- Pion;
p.(i2).(j2) <- Pion;
p.(i3).(j3) <- Vide
Question 6. Écrire une fonction enumere : plateau -> mouvement list -> unit
telle que enumere pos chemin énumère les plateaux accessibles depuis pos
jusqu'à obtenir une solution, sachant que chemin est la liste de
mouvements, du plus récent au plus ancien, qui ont conduit jusqu'à pos.
En cas de succès, on lèvera une exception Solution of mouvement list
renvoyant la liste des mouvements ayant conduit à une solution.
En déduire une fonction resout : unit -> mouvement list qui renvoie une liste
de mouvements permettant de résoudre le solitaire. On prendra garde à renverser
le chemin obtenu pour que le premier mouvement de la liste soit le premier
mouvement effectué.
Corrigé
exception Solution of mouvement list
let rec enumere pos chemin =
if valide pos
then raise (Solution chemin)
else let l = mouvements pos in
List.iter (fun mouv ->
applique pos mouv;
enumere pos (mouv :: chemin);
defaire pos mouv) l
let resout () =
let pos = plateau_initial () in
try
enumere pos [];
raise Not_found
with Solution l -> List.rev l
Ce code ne permet pas de calculer la solution car il prend beaucoup trop de temps en raison du nombre de positions étudiées.
Cache des mauvaises positions¶
On se rend compte que de nombreuses positions sont réétudiées alors qu'on sait déjà qu'elles ne peuvent permettre d'aboutir à une solution. En effet, il y a souvent des coups indépendants pouvant être joués au même moment, ce qui fait qu'on peut aboutir à une même position de beaucoup de manières différentes, ce qui augmente considérablement le nombre d'appels récursifs.
Une stratégie consiste à maintenir un ensemble de configurations mauvaises.
Pour réaliser un tel ensemble, on va utiliser une table de hachage dont les
clés sont les positions et les valeurs unit. Si une position a une valeur
associée dans la table, c'est qu'elle est mauvaise.
Cela pose la question de la représentation persistante et immuable des
positions. Une première stratégie peut consister à transformer le plateau en
case list list. Cette stratégie est beaucoup trop coûteuse et elle ne permet
pas de répondre instantanément. On va profiter du fait qu'il n'y ait que 49
cases dans le plateau pour le représenter par un entier sur 49 bits :
\(a_{00} + a_{10} 2 + a_{20} 2^2 + \dots + a_{60} 2^6 + a_{01} 2^7
+ \dots + a_{66} 2^{48}\) où \(a_{ij}\) vaut 1 lorsqu'il y a un pion sur la \(j\)-ième
ligne et la \(i\)-ième colonne, c'est-à-dire quand p.(i).(j) = Pion, et 0 sinon.
Indication : l'entier 1 lsl n est \(2^n\). lsl signifie qu'on décale le
chiffre 1 de n bits vers la gauche dans son écriture binaire.
Question 7. Écrire une fonction code : plateau -> int qui renvoie le
numéro associé à un plateau.
Corrigé
let code p =
let c = ref 0 in
for j = 0 to 6 do
for i = 0 to 6 do
if p.(i).(j) = Pion
then c := !c + 1 lsl (7*j+i)
done
done;
!c
Pour manipuler un ensemble, on va définir
let mauvaises = Hashtbl.create 42
let ajoute x = Hashtbl.add mauvaises x ()
let contient x = Hashtbl.mem mauvaises x
L'appel à ajoute x rajoute x dans l'ensemble des mauvaises positions
et contient x vérifie si x est dans cet ensemble.
Question 8. Reprendre la fonction enumere avec un ensemble de mauvais codes.
Corrigé
let rec enumere pos chemin =
if valide pos
then raise (Solution chemin)
else
let c = code pos in
if not (contient c)
then begin
let l = mouvements pos in
List.iter (fun mouv ->
applique pos mouv;
enumere pos (mouv :: chemin);
defaire pos mouv) l;
(* Si on est ici c'est que le noeud ne permet pas de trouver
une solution *)
ajoute c
end
Le code permet alors de réaliser la résolution en une fraction de seconde une
fois compilé avec ocamlopt (quelques secondes dans l'interpréteur) : environ
340 000 positions mauvaises sont mémorisées avant de trouver une solution en
31 coups.
Remarque
Possibles extensions :
- rajouter un affichage de la résolution
- déterminer la proportion de recalculs évités
- gérer les symétries des plateaux
Stratégies d'énumération¶
Énumération d'arbres¶
Imaginons que l'on souhaite énumérer des arbres binaires non étiquetés pour trouver le premier arbre binaire à \(n\) nœuds vérifiant une certaine propriété. On suppose ainsi défini un type
type arbre = Nil | Noeud of arbre * arbre
et une fonction pour tester le prédicat :
val valide : arbre -> bool
Une première possibilité est d'effectuer un simple parcours récursif :
let rec recherche a =
valide a
|| ( match a with
Nil -> false
| Noeud(g,d) -> recherche g || recherche d)
Cette fonction n'est pas récursive terminale et elle va donc échouer, faute d'emplacement suffisant sur la pile, si l'arbre passé en entrée est trop grand et qu'il est nécessaire de l'explorer pleinement.
Droite de balayage¶
Principe¶
Il est parfois possible d'ordonner \(V\) pour permettre de trouver une solution plus vite, voire d'ordonner des données de base pour ne pas énumérer \(V\) mais énumérer un \(V' \subset V\) plus petit.
C'est un procédé classique dans le contexte de la géométrie algorithmique dans le plan : étant donné un ensemble \(V\) de candidats qu'on déduit d'un ensemble de points du plan, par exemple l'ensemble des paires de points, on va énumérer \(V\) à l'aide d'un parcours des points de gauche à droite (ou toute autre direction géométrique) pour ne pas énumérer tout \(V\) mais seulement une partie plus petite. Tout se passe comme si on balayait avec une droite l'ensemble des points, d'où le nom de droite de balayage.
Du point de vue de la complexité temporelle, on obtient le plus souvent un algorithme en \(O(n \log n)\) où \(n\) est le nombre de points. Cela signifie que l'étape la plus coûteuse en temps est le tri initial.
On va présenter ici deux exemples d'utilisation d'une droite de balayage. Il est assez clair qu'il sera nécessaire dans ces cas de réfléchir géométriquement. Les exemples présentés sont donc assez simples d'un point de vue informatique, mais plutôt complexes d'un point de vue mathématique.
Plus proche paire¶

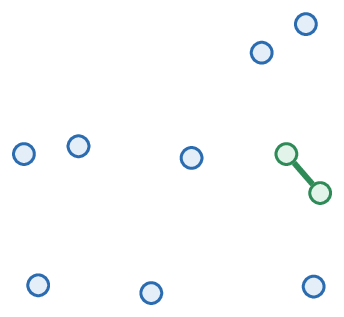

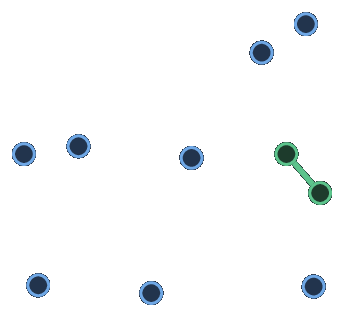

On considère le problème
Problème : PlusProchePaire
- Entrée : un ensemble \(P\) de \(n \ge 2\) points dans le plan.
- Sortie : une paire \(\{p,p'\}\) de points de \(P\) telle que \(\mathrm{dist}(p,p') = \|\overrightarrow{pp'}\|\) soit minimale.
Recherche exhaustive¶
Considérons le problème PlusProchePaire qui, étant donné un ensemble de \(n\) points (\(n \ge 2\)), détermine la paire constituée des deux points les plus proches.
Une implémentation naïve de la recherche par force brute consiste à énumérer les \(\frac{n(n-1)}{2}\) paires et donc à effectuer \(O(n^2)\) itérations.
let distance (x1,y1) (x2,y2) =
sqrt ((x1-.x2)*.(x1-.x2) +. (y1-.y2)*.(y1-.y2))
let plus_proche_paire points =
let n = Array.length points in
let min_paire = ref (distance points.(0) points.(1), (0, 1)) in
for i = 0 to n - 1 do
for j = i+1 to n - 1 do
let d = distance points.(i) points.(j) in
if d < fst !min_paire
then min_paire := (d, (i, j))
done
done;
snd !min_paire
Raffinement : droite de balayage¶
Il est parfois possible d'accélérer la recherche par force brute en ordonnant le parcours des candidats pour pouvoir éviter de tester certains d'entre eux.
En géométrie algorithmique, une approche classique consiste à ordonner les objets selon leur abscisse et à parcourir les objets par abscisse croissante. On parle alors de droite de balayage (en anglais, sweep line) car cela revient à balayer le plan par une droite verticale en ne traitant que les objets avant cette ligne.
Reprenons le problème précédent, on considère que les points sont triés par abscisse croissante : \((x_0,y_0), \dots, (x_{n-1}, y_{n-1})\). On va parcourir les points dans cet ordre en maintenant un ensemble de points à gauche du point courant, appelés points actifs, et en ne calculant que les distances avec les points actifs.
Si on a parcouru les \(N\) premiers points et qu'on a obtenu que la plus petite distance était \(d\), lorsqu'on considère le point \((x_N,y_N)\), il est inutile de tester les points qui sont forcément à distance \(> d\) de celui-ci. C'est-à-dire qu'on peut éliminer du test les points qui ne sont pas dans le rectangle \([x_N-d,x_N]\times [y_N-d,y_N+d]\). Les points dont l'abscisse est \(< x_N -d\) peuvent être éliminés définitivement vu que l'on raisonne par abscisse croissante et que \(d\) ne peut que diminuer ; par contre, les points d'ordonnées hors de \([y_N-d,y_N+d]\) doivent être conservés pour les points ultérieurs.

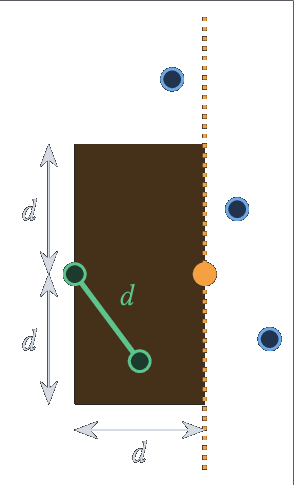

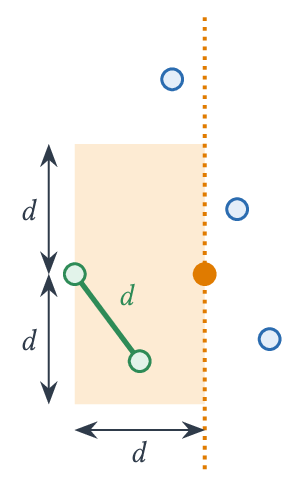

Ce rectangle est représenté sur le schéma suivant ainsi qu'une ligne imaginaire qui correspond à l'abscisse du point courant et qu'on peut imaginer parcourant le plan de gauche à droite pour traiter les points au fur et à mesure.
Afin de déterminer la complexité de cet algorithme, il est nécessaire de connaître le nombre maximal de points actifs dans le rectangle. Comme ces points ont été pris en compte précédemment, ils sont forcément à distance au moins \(d\) les uns des autres. Il s'agit donc de déterminer le nombre maximum de points qu'on peut placer dans ce rectangle à distance au moins \(d\). On remarque tout d'abord qu'on peut placer six points ainsi :

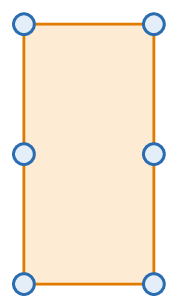

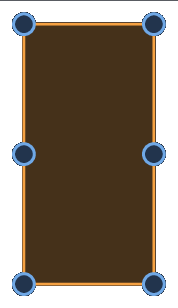

Si jamais on avait au moins sept points, on peut voir qu'il y a forcément un des six sous-rectangles suivants qui contiendrait au moins deux points :
Or, ces sous-rectangles sont de longueur \(\frac{1}{2}d\) et de hauteur \(\frac{2}{3}d\), donc la distance maximale entre deux de leurs points correspond à la longueur des diagonales : \(\sqrt{\frac{1}{4} + \frac{4}{9}}d = \frac{5}{6}d < d\).
Il y a donc toujours au plus 6 points actifs dans ce rectangle, et donc au plus 6 distances à calculer pour le point courant.
Voici le principe de l'algorithme que l'on va implémenter :
- On trie le tableau
pointspar abscisse croissante. Complexité : \(O(n \log n)\) - On initialise la plus petite distance
dcourante à la distance entre les deux premiers points - On crée un ensemble
actifs, ordonné par les ordonnées, de points contenant initialement les deux premiers points -
Pour chaque point \((x,y)\) en partant du troisième :
- On supprime les points \((x',y')\) tels que \(x' < x - d\) de
actifs. Complexité : sur l'ensemble des itérations on ne pourra jamais supprimer deux fois un point, donc on effectue au maximum \(n\) suppressions chacune en \(O(\log n)\) donc \(O(n \log n)\). - On parcourt les points de
actifsdont les ordonnées sont comprises entre \(y-d\) et \(y+d\) en mettant à jourd. Complexité : pour récupérer le premier point de l'ensemble, il faut \(O(\log n)\) en pire cas (tous les points actifs) et ensuite on effectue au plus 6 itérations comme on vient de le prouver. - On ajoute \((x,y)\) à
actifs. Complexité : \(O(\log n)\).
- On supprime les points \((x',y')\) tels que \(x' < x - d\) de

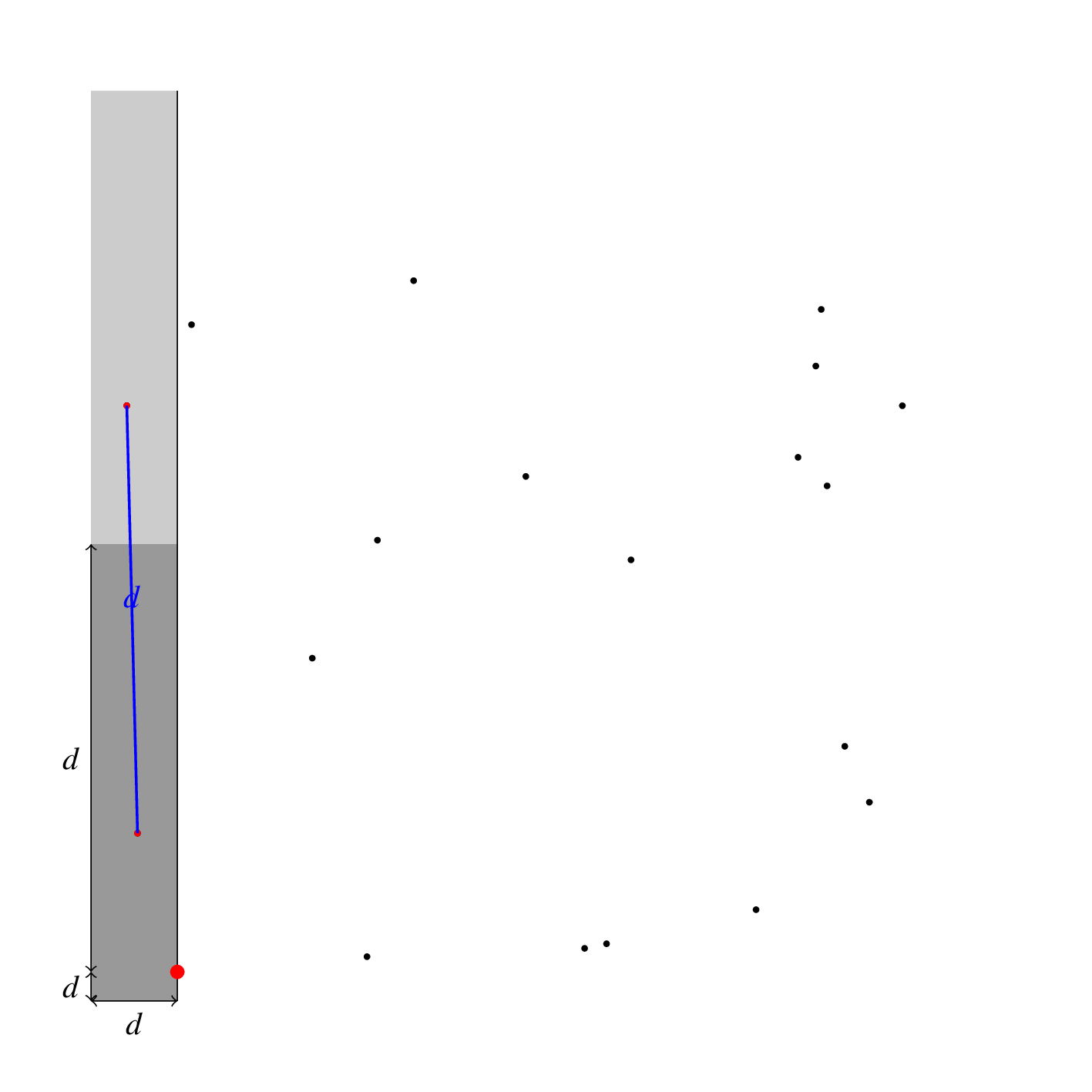

L'animation suivante présente le déroulement de cet algorithme. La bande active est indiquée en gris et le rectangle autour du point courant en gris foncé :
On remarque ainsi que la complexité en temps et en pire cas de cet algorithme
est de \(O(n \log n)\). Ici, le fait d'avoir la structure actifs ordonnée par
les ordonnées est crucial pour garantir la complexité. Pour la réalisation
d'une structure d'ensemble ordonnée ayant ces complexités, voir le chapitre sur
les dictionnaires (arbres binaires
de recherche équilibrés).
Ici, on utilise le module Set d'OCaml pour réaliser la structure d'ensemble,
pour cela on commence par créer le module PointSet pour les ensembles de
points. Les points sont comparés selon leur ordonnée, puis selon leur abscisse
en cas d'égalité : sinon, deux points distincts de même ordonnée seraient
considérés comme égaux et l'un d'eux disparaîtrait de l'ensemble.
module Point = struct
type t = float * float
let compare (x1,y1) (x2,y2) = Stdlib.compare (y1,x1) (y2,x2)
end
module PointSet = Set.Make(Point)
Puis on définit une fonction permettant de parcourir les points entre deux ordonnées :
let set_iter_entre f set bas haut =
try
let e = PointSet.find_first (fun p -> snd p >= bas) set in
let seq = PointSet.to_seq_from e set in
let rec aux seq =
match seq () with
| Seq.Nil -> ()
| Seq.Cons (p, seq_suite) ->
if snd p <= haut
then begin
f p;
aux seq_suite
end
in aux seq
with Not_found -> ()
On implémente alors assez directement l'algorithme décrit précédemment
(le tableau points est trié en place) :
let plus_proche_paire_balayage points =
let compare (x1,y1) (x2,y2) =
if x1 = x2
then if y1 < y2 then -1 else 1
else if x1 < x2 then -1 else 1
in
Array.sort compare points;
let n = Array.length points in
let d = ref (distance points.(0) points.(1)) in
let couple = ref (points.(0), points.(1)) in
let actifs = ref (PointSet.empty
|> PointSet.add points.(0) |> PointSet.add points.(1)) in
let gauche = ref 0 in
for i = 2 to n-1 do
let xi, yi = points.(i) in
while fst points.(!gauche) < xi -. !d do
actifs := PointSet.remove points.(!gauche) !actifs;
incr gauche
done;
set_iter_entre (fun pj ->
let dip = distance points.(i) pj in
if dip < !d
then begin
couple := (points.(i), pj);
d := dip
end) !actifs (yi -. !d) (yi +. !d);
actifs := PointSet.add points.(i) !actifs
done;
!d
Remarque
La fonction renvoie la plus petite distance, le couple de points
correspondant étant dans !couple. Elle a été testée en la comparant à la
recherche exhaustive sur des milliers d'ensembles aléatoires, y compris avec
de nombreux points de même abscisse ou de même ordonnée.
Problème : test d'intersection pour un ensemble de segments¶
Considérons le problème suivant IntersectionEnsemble : étant donné \(n\) segments dans le plan, il s'agit de déterminer si au moins deux des segments s'intersectent.
Remarque
On peut considérer ici que l'on dispose d'une fonction
intersecte : (float * float) * (float * float)
-> (float * float) * (float * float) -> bool
qui teste l'intersection entre deux segments.
Cependant, il est possible d'écrire une telle fonction avec un peu de géométrie élémentaire.
Si on considère que les deux segments sont \([A_1B_1]\) et \([A_2B_2]\), avec \(A_1 \neq B_1\) et \(A_2 \neq B_2\), alors chaque point du segment \([A_1B_1]\) est de la forme \(A_1 + t \overrightarrow{A_1B_1}\) où \(t \in [0,1]\). De même les points du segment \([A_2B_2]\) sont de la forme \(A_2 + u \overrightarrow{A_2B_2}\) où \(u \in [0,1]\).
S'il y a une intersection, c'est qu'il existe \((t,u) \in [0,1]^2\) tel que
L'idée est alors d'utiliser une opération appelée produit vectoriel sur les vecteurs. Comme ici, tout est plan, le produit vectoriel est uniquement déterminé par sa troisième coordonnée, celle qui sort du plan, et on peut se contenter de calculer celle-ci. On note ainsi \((x,y) \times (x',y') = x y' - y x'\) cette coordonnée, qui est aussi le déterminant des deux vecteurs. On a donc \(\vec{v} \times \vec{v} = 0\) et \(\vec{v} \times \vec{w} = - \vec{w} \times \vec{v}\).
On peut alors composer l'égalité par \(\times \overrightarrow{A_2B_2}\) :
Notons \(\Delta = \overrightarrow{A_1 B_1} \times \overrightarrow{A_2 B_2}\), si \(\Delta \neq 0\), alors
On procède de même avec \(\times \overrightarrow{A_1 B_1}\) pour obtenir une expression de \(u\) : \(\overrightarrow{A_2 A_1} \times \overrightarrow{A_1 B_1} = u \left ( \overrightarrow{A_2 B_2} \times \overrightarrow{A_1 B_1} \right) = - u \Delta\) et donc
Si \(\Delta \neq 0\), on peut donc alors exprimer \(u\) et \(t\) et vérifier qu'ils sont dans \([0,1]\).
Si \(\Delta = 0\) c'est que les deux segments sont de directions parallèles ou confondues.
- Si \(\overrightarrow{A_1 A_2} \times \overrightarrow{A_1 B_1} \neq 0\) alors \(\overrightarrow{A_1 A_2}\) et \(\overrightarrow{A_1 B_1}\) sont non colinéaires donc les deux segments sont sur des droites parallèles distinctes et ne peuvent s'intersecter.
- Sinon, les segments reposent sur une même droite et il s'agit de vérifier leurs positions sur la droite. Pour cela, on exprime \(A_2 = A_1 + t_A \overrightarrow{A_1B_1}\) et de même \(B_2 = A_1 + t_B \overrightarrow{A_1 B_1}\). Plus précisément, on calcule \(\overrightarrow{A_1 A_2} \cdot \overrightarrow{A_1 B_1} = t_A \|\overrightarrow{A_1 B_1}\|^2\) à l'aide du produit scalaire et on a \(t_A = \frac{\overrightarrow{A_1 A_2} \cdot \overrightarrow{A_1 B_1}}{\|\overrightarrow{A_1 B_1}\|^2}\). De même, \(t_B = \frac{\overrightarrow{A_1 B_2} \cdot \overrightarrow{A_1 B_1}}{\|\overrightarrow{A_1 B_1}\|^2}\). On doit alors vérifier si l'intervalle \([t_A,t_B]\) (ou \([t_B,t_A]\) selon leur position) intersecte \([0,1]\).
Voici une fonction OCaml qui correspond à ce raisonnement
let intersecte (a1,b1) (a2,b2) =
let vec (x1,y1) (x2,y2) = (x2-.x1,y2-.y1) in
let cross (x1,y1) (x2,y2) = x1 *. y2 -. y1 *. x2 in
let dot (x1,y1) (x2,y2) = x1 *. x2 +. y1 *. y2 in
let proche0 x = let eps = 1e-20 in
if x < 0. then -.x < eps else x < eps in
let a1b1 = vec a1 b1 in let a2b2 = vec a2 b2 in
let a1a2 = vec a1 a2 in let a1b2 = vec a1 b2 in
let delta = cross a1b1 a2b2 in
if proche0 delta
then
if proche0 (cross a1a2 a1b1)
then let na1b1 = dot a1b1 a1b1 in (* colinéaires *)
let tA = (dot a1a2 a1b1) /. na1b1 in
let tB = (dot a1b2 a1b1) /. na1b1 in
if tA < tB
then not (tB < 0. || tA > 1.)
else not (tA < 0. || tB > 1.)
else false (* parallèles *)
else let t = (cross a1a2 a2b2) /. delta in (* se croisent *)
let u = (cross a1a2 a1b1) /. delta in
t >= 0. && t <= 1. && u >= 0. && u <= 1.
La recherche par force brute va alors énumérer l'ensemble des paires de segments distincts et tester deux à deux les intersections. On peut ainsi écrire le programme suivant qui est assez simple et effectuera effectivement \(O(n^2)\) itérations dans le pire cas, c'est-à-dire lorsqu'il n'y a pas d'intersection.
exception Trouve
let intersection_ensemble (v: ((float * float) * (float * float)) array) : bool =
let n = Array.length v in
try
for i = 0 to n - 1 do
for j = i+1 to n-1 do
if intersecte v.(i) v.(j)
then raise Trouve
done
done;
false
with Trouve -> true
