Exemple fondateur : plus long chemin dans un graphe orienté acyclique¶
On considère ici un graphe orienté acyclique et pondéré \(G = (S,A,\pi)\). On a donc une fonction \(\pi : A \rightarrow \R\) de pondération des arêtes.

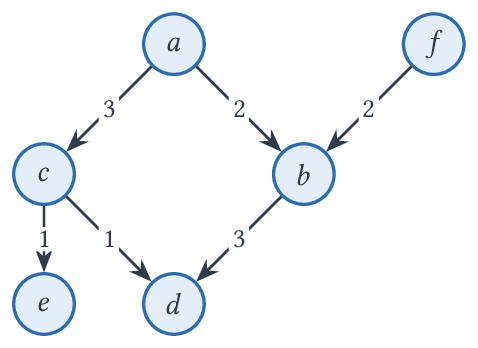

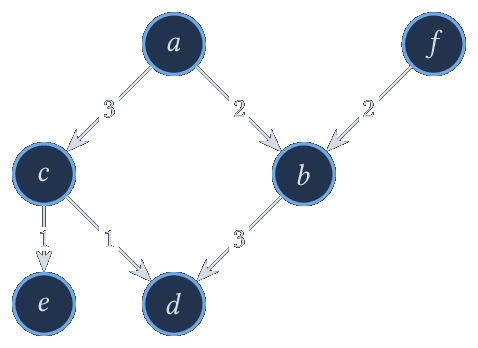

Voici un exemple d'un tel graphe :
On cherche à résoudre le problème suivant : étant donnés \(s, t \in S\) tels que \(s \leadsto t\), déterminer \(f(s, t) = \max \enscomp{\pi(\varphi)}{\varphi : s \leadsto t}\), voire déterminer le chemin réalisant ce maximum.
Pour un graphe quelconque, ce problème est difficile dans le sens où on ne connaît pas d'autre solution que d'énumérer tous les chemins élémentaires, et il y en a un nombre exponentiel.
Remarque
Dans un graphe quelconque, on se limite aux chemins élémentaires (sinon, un cycle de poids strictement positif permettrait d'obtenir des chemins de poids arbitrairement grand). La version décision de ce problème est alors NP-complète, même dans le cas de poids positifs. On peut s'en convaincre en remarquant qu'un plus long chemin élémentaire dans un graphe non orienté complet à poids strictement positifs va forcément passer par tous les sommets (sinon on pourrait faire grossir le chemin en ajoutant un sommet manquant à son extrémité) : il permet donc de trouver des chemins hamiltoniens, ce qui est au cœur du problème du voyageur de commerce.
On peut établir une récurrence pour calculer \(f(s,t)\). En effet, comme le graphe est acyclique, seul le chemin vide relie \(s \leadsto s\) et donc \(f(s,s) = 0\). Sinon, on peut essayer les chemins possibles :
Comme on sait que \(s \leadsto t\), le maximum du second cas est toujours bien défini car l'ensemble est non vide. En considérant que \(\max (\emptyset) = -\infty\), ce qui revient à étendre \(f\) par \(f(s,t) = -\infty\) quand \(s \not\leadsto t\), on peut alors définir une récurrence plus simple :
Pour calculer \(f\), on peut alors directement implémenter cette récurrence. En faisant cela, on va sûrement devoir calculer de nombreuses fois les mêmes valeurs, comme c'était le cas avec la suite de Fibonacci.
On pourrait ainsi résoudre ce problème de la même manière qu'on l'a fait pour de telles fonctions récursives : en utilisant un cache mémoire permettant d'éviter le recalcul coûteux de certaines valeurs.

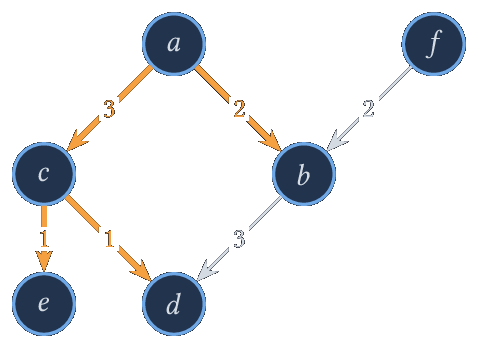

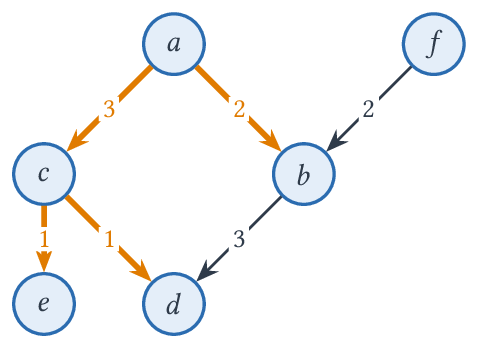

On peut aussi tirer parti d'un parcours en profondeur du graphe. En effet, si on effectue un parcours en profondeur récursif depuis le sommet \(a\) dans l'exemple au-dessus et qu'on affiche le nom du sommet au moment où on sort de la fonction récursive de parcours, on pourrait avoir l'affichage suivant : \(d e c b a\). On a marqué en orange le parcours sur le graphe :
Le premier sommet affiché est nécessairement un puits, un sommet sans voisins sortants. Plus globalement, si \(x \leadsto y\) avec \(x \neq y\), on a forcément \(y\) affiché avant \(x\). On parle de tri topologique.
Remarque
Cette notion est développée dans le chapitre sur les algorithmes de graphes. Avec la définition de ce chapitre, où un tri topologique place \(x\) avant \(y\) pour toute arête \(x \rightarrow y\), l'ordre d'affichage obtenu ici est l'inverse d'un tri topologique. Dans tout ce chapitre, on appellera simplement tri topologique un ordre de calcul dans lequel chaque valeur apparaît après toutes celles dont elle dépend.
Ici, ce qui nous intéresse est directement lié au calcul des valeurs de \(f(s,t)\). En effet, si on calcule \(f(x,t)\) dans l'ordre donné par ce tri, on sera certain que toutes les valeurs dont on a besoin dans les \(\max\) ont été calculées.
Dans notre exemple, si on cherche un chemin le plus long entre \(a\) et \(d\), on va donc remplir le tableau suivant dans cet ordre.
Ici \(f(d,d) = 0\).
| d | e | c | b | a |
|---|---|---|---|---|
| 0 |
Comme il n'y a pas d'arêtes issues de \(e\) :
| d | e | c | b | a |
|---|---|---|---|---|
| 0 | \(-\infty\) |
Ensuite, pour \(c\), on effectue le maximum \(\max(1-\infty,1+0) = 1\) :
| d | e | c | b | a |
|---|---|---|---|---|
| 0 | \(-\infty\) | 1 |
Pour \(b\) on a un seul chemin \(f(b,d) = 3\) :
| d | e | c | b | a |
|---|---|---|---|---|
| 0 | \(-\infty\) | 1 | 3 |
On a alors \(f(a,d) = \max(3+f(c,d),2+f(b,d)) = \max(4,5) = 5\). Ces deux valeurs ont bien été calculées.
| d | e | c | b | a |
|---|---|---|---|---|
| 0 | \(-\infty\) | 1 | 3 | 5 |
On conclut ainsi que \(f(a,d) = 5\).
Notons qu'on aurait pu essayer d'effectuer un parcours glouton depuis \(a\) en choisissant l'arête de plus grand poids en descendant vers \(d\). Dans ce cas, on aurait choisi le chemin \(a \rightarrow c \rightarrow d\) de poids 4 qui n'est pas le plus long.
Pour résumer ce qu'on vient de dire :
- Il n'est pas possible de trouver le chemin le plus long avec un algorithme glouton.
- On peut écrire une récurrence exacte pour ce problème.
- Cette récurrence peut être calculée naïvement de manière exponentielle.
- On peut établir un mécanisme de cache pour ne calculer qu'une fois chaque valeur nécessaire.
- En raisonnant sur le graphe, on peut aussi déterminer un ordre permettant de remplir directement les valeurs nécessaires dans un tableau en faisant en sorte que toutes les valeurs utiles à un moment aient été précalculées.
Ce programme d'analyse de certains problèmes est très classique et est en général dénommé programmation dynamique.
Remarque
Le terme a été introduit par Richard Bellman dans les années 1950. Le mot programmation est à prendre au sens de planification, comme dans programmation linéaire, et non au sens de l'écriture de programmes. Selon Bellman lui-même, le mot dynamique évoquait l'aspect temporel, par étapes, des problèmes étudiés, et l'ensemble avait l'avantage d'être bien perçu par les financeurs militaires de ses recherches, peu enclins à soutenir des mathématiques.
Le problème du chemin le plus long est emblématique de la programmation dynamique : tout problème s'y ramène. En pratique il n'est pas nécessaire de définir le graphe ou d'exprimer un tri topologique explicitement, cependant, on a fait le choix ici de conserver ces termes tout le long du chapitre par cohérence.
Principe de la programmation dynamique¶
Problème et équation de Bellman¶
On considère ici un cadre assez large où on cherche à calculer une fonction \(f : E \rightarrow \R\) où \(E\) est le domaine d'entrée et où on dispose :
- de valeurs connues pour \(E_0 \subset E\) ;
- d'une équation pour \(x \in E \backslash E_0\) permettant d'exprimer \(f(x)\) en fonction de \(f(y)\) pour \(y \in \mathop{dep}(x)\) où \(\mathop{dep} : E \rightarrow \mathcal{P}(E)\) est telle que toute chaîne \((a_1, a_2, \dots)\) où \(a_{i+1} \in \mathop{dep}(a_i)\) est finie et où, pour toute chaîne de longueur maximale, le dernier élément \(a_p\) est dans \(E_0\).
En fait, cela signifie que \(\mathop{dep}\) induit un graphe orienté acyclique sur les sommets \(E\) où \(v_{+}(x) = \mathop{dep}(x)\) : on met une arête \(x \rightarrow y\) quand le calcul de \(f(x)\) utilise \(f(y)\).
Il s'agit donc d'une équation de récurrence dans le sens où on exprime \(f(x)\) en fonction d'autres appels à \(f\). On parle de sous-problèmes.
Exemple
- Fibonacci. Ici, c'est un exemple jouet uniquement présent pour se concentrer sur l'équation. On a donc \(F_0 = 0, F_1 = 1\) et pour \(n > 1\), \(F_n = F_{n-1} + F_{n-2}\).
-
Rendu de monnaie. On cherche à calculer \(f(n)\) le plus petit nombre de pièces pour rendre la monnaie dans le système monétaire \(S\), qu'on suppose contenir une pièce de valeur \(1\) pour que tout montant puisse être rendu. On a \(f(0) = 0\) et, pour \(n > 0\), l'équation
\[ f(n) = 1 + \min \enscomp{ f(n-p) }{ p \in S, p \le n } \]
Résolution par récurrence naïve¶
On peut résoudre l'équation de récurrence naïvement par une fonction récursive.
Comme on a pu le voir, par exemple avec Fibonacci, les récurrences font rapidement apparaître des arbres d'appels de taille exponentielle.
Remarque
On peut se poser la question de la différence avec la méthode diviser pour régner. Dans diviser pour régner, les sous-problèmes ont un arbre récursif d'appel sans partage possible.
Exemple
Fibonacci. On a
let rec fibo n =
if n <= 1 then n
else fibo (n-1) + fibo (n-2)
int fibo(int n)
{
if (n <= 1)
return n;
return fibo(n-1) + fibo(n-2);
}
def fibo(n):
if n <= 1:
return n
return fibo(n-1) + fibo(n-2)
Rendu de monnaie. On peut directement écrire :
let rec rendu s n =
if n = 0
then 0
else
let m = ref n in
for i = 0 to Array.length s - 1 do
if s.(i) <= n
then m := min !m (rendu s (n - s.(i)))
done;
1 + !m
int rendu(int *s, int ls, int n)
{
if (n == 0)
return 0;
int m = n;
for(int i = 0; i < ls; i++)
{
if(s[i] <= n)
{
int v = rendu(s, ls, n-s[i]);
if (v < m)
m = v;
}
}
return 1 + m;
}
def rendu(s, n):
if n == 0:
return 0
m = n
for piece in s:
if piece <= n:
m = min(m, rendu(s, n-piece))
return 1 + m
Mémoïsation et cache dynamique¶
Une manière d'améliorer la résolution par récurrence est d'utiliser un cache d'appel, c'est-à-dire un dictionnaire dont les clés sont dans \(E\) et les valeurs dans \(\R\) : pour calculer \(f(x)\) on regarde si on a déjà une correspondance dans le cache, auquel cas on renvoie cette valeur, sinon, on calcule \(f(x)\) avec la récurrence (qui utilisera donc le cache), puis on rajoute une entrée dans le cache pour \(x\).
On dit qu'on a mémoïsé la fonction \(f\).
En procédant ainsi, on effectue uniquement les calculs nécessaires, et une seule fois chacun.
Pour définir ce cache, on peut utiliser une table de hachage comme celle
fournie par le module Hashtbl en OCaml ou par les dictionnaires de
Python.
Exemple
Fibonacci.
let fibo n =
let cache = Hashtbl.create (n+1) in
let rec fibo_aux n =
try
Hashtbl.find cache n
with Not_found ->
let v =
if n <= 1 then n
else fibo_aux (n-1) + fibo_aux (n-2)
in Hashtbl.add cache n v;
v
in fibo_aux n
cache = {}
def fibo(n):
if n in cache:
return cache[n]
if n <= 1:
v = n
else:
v = fibo(n-1) + fibo(n-2)
cache[n] = v
return v
Rendu de monnaie.
let rendu s n =
let cache = Hashtbl.create (n+1) in
let rec rendu_aux n =
try
Hashtbl.find cache n
with Not_found ->
let v =
if n = 0 then 0
else let m = ref n in
for i = 0 to Array.length s - 1 do
if s.(i) <= n
then m := min !m (rendu_aux (n - s.(i)))
done;
1 + !m
in Hashtbl.add cache n v;
v
in rendu_aux n
cache = {}
def rendu(s, n):
if n in cache:
return cache[n]
if n == 0:
v = 0
else:
m = n
for piece in s:
if piece <= n:
m = min(m, rendu(s, n-piece))
v = 1 + m
cache[n] = v
return v
Attention, dans la version Python, le cache est global et ses clés ne
dépendent que de n : il faut le vider avant d'utiliser rendu avec un
autre système s. On verra plus bas comment éviter ce problème.
On remarque que le code a toujours la même structure : on part de
let rec f x = expr
def f(x):
return expr
et on passe à :
let f x =
(* ici n doit être proche du nombre d'appels *)
let cache = Hashtbl.create n in
let rec f_aux x =
try
Hashtbl.find cache x
with Not_found ->
(* expr' = expr en changeant f x
par f_aux x *)
let v = expr' in
Hashtbl.add cache x v;
v
in f_aux x
cache = {}
def f(x):
if x in cache:
return cache[x]
v = expr
cache[x] = v
return v
Remarque
Il n'est pas possible d'effectuer cette transformation d'expression
automatiquement en OCaml puisqu'il serait nécessaire d'aller modifier le
code de l'expression.
OCaml : cacher le cache dans une clôture¶
De la manière dont on a codé le cache, on va créer un nouveau cache à chaque calcul de \(f(x)\) et jeter l'ancien. Il peut être intéressant de conserver un cache entre plusieurs appels. Pour cela, on peut utiliser la notion de clôture : une clôture est la donnée d'une fonction et des valeurs connues au moment de sa définition.
Ainsi, en écrivant plutôt :
let f =
let cache = Hashtbl.create n in
let rec f_aux x =
try
Hashtbl.find cache x
with Not_found ->
let v = expr' in
Hashtbl.add cache x v;
v
in f_aux
On crée une fonction f_aux qui connaît le cache et peut l'utiliser et ce
sera la valeur de f. Quand on appelle f x puis f y, on va en fait appeler
f_aux x et f_aux y qui connaissent et manipulent le même cache.
Remarque
On peut expliciter la fonction avec un fun :
let f =
let cache = Hashtbl.create n in
let rec f_aux x =
try
Hashtbl.find cache x
with Not_found ->
let v = expr' in
Hashtbl.add cache x v;
v
in
fun x -> f_aux x
Dans le cas de fibo, on aurait alors le programme suivant (ici, il n'y a pas
de n connu au moment de la création du cache : on donne une taille initiale
quelconque, la table s'agrandit au besoin) :
let fibo =
let cache = Hashtbl.create 100 in
let rec fibo_aux n =
try
Hashtbl.find cache n
with Not_found ->
let v = if n <= 1
then n
else fibo_aux (n-1) + fibo_aux (n-2)
in Hashtbl.add cache n v;
v
in fibo_aux
Python : cacher le cache dans un paramètre optionnel¶
En Python, on peut également passer par une sous-fonction et une clôture,
comme dans le code suivant :
def fibo(n):
cache = {}
def fibo_aux(n):
if n in cache:
return cache[n]
if n <= 1:
v = n
else:
v = fibo_aux(n-1) + fibo_aux(n-2)
cache[n] = v
return v
return fibo_aux(n)
Cependant, on utilise en général une unique fonction et un paramètre optionnel dans ce cas-là.
Il est possible de déclarer des paramètres comme optionnels à une
fonction en rajoutant, après les arguments non optionnels, des arguments de la
forme argument=valeur_defaut.
Ainsi,
def f(x, y=3):
return x+y
permet de calculer f(1,2) pour renvoyer 1+2 mais si on utilise uniquement
f(1), la valeur de y correspondra à la valeur déclarée par défaut, ainsi la
fonction renverra 1+3.
Une idée est alors de passer le cache comme paramètre optionnel avec une valeur
par défaut {}. Cependant, il s'agit ici d'une erreur classique
en Python : les valeurs par défaut sont figées au moment de la création de la
fonction et tous les appels sans valeur explicite du cache auront le même
cache, et pas un nouveau cache créé pour l'occasion, ce qui n'est clairement pas
le comportement voulu.
L'approche usuelle est donc de passer une valeur comme None au cache par
défaut et de le créer dans ce cas-là :
def fibo(n, cache=None):
if cache is None:
cache = {} # créé à la volée
if n in cache:
return cache[n]
if n <= 1:
v = n
else:
# ici crucial d'appeler avec le cache
v = fibo(n-1,cache) + fibo(n-2,cache)
cache[n] = v
return v
Graphe de dépendances et tabulation¶
Comme on a un graphe de dépendance entre sous-problèmes qui est acyclique, on peut en déduire un tri topologique \(x_0 < x_1 < \dots < x_{n-1}\) qui garantit que si \(f(x_i)\) a besoin dans son calcul de la valeur \(f(x_j)\), alors \(j < i\).
On peut alors créer un tableau de \(n\) cases où on place à la case \(i\) la valeur de \(f(x_i)\).
Ce tableau peut se calculer par un remplissage par indice croissant. On dit qu'on a tabulé le problème.
Remarque
Il s'agit ici d'une politique agressive de remplissage du cache de mémoïsation où on remplit le cache sans même savoir si on va utiliser une valeur. Ce qu'on semble perdre en calculant trop, on le regagne dans la simplicité de la gestion d'un tableau plutôt qu'une table. Comme souvent, la question va être celle du compromis entre le nombre de valeurs utiles pour le calcul de \(f(x)\) et le nombre de valeurs avant \(x\) dans le tri topologique considéré.
Exemple
Fibonacci. Ici, on a directement l'ordre des entiers qui est un tri topologique.
let fibo n =
if n <= 1 then n
else
let t = Array.make (n+1) 0 in
t.(1) <- 1;
for i = 2 to n do
t.(i) <- t.(i-1) + t.(i-2)
done;
t.(n)
int fibo(int n)
{
if (n <= 1)
return n;
int *t = malloc(sizeof(int) * (n+1));
t[0] = 0; t[1] = 1;
for (int i = 2; i <= n; i++)
t[i] = t[i-1] + t[i-2];
int res = t[n];
free(t);
return res;
}
def fibo(n):
if n <= 1:
return n
t = [ 0 ] * (n+1)
t[1] = 1
for i in range(2,n+1):
t[i] = t[i-1] + t[i-2]
return t[n]
Rendu de monnaie.
let rendu s n =
if n = 0 then 0
else
let t = Array.make (n+1) 0 in
for i = 1 to n do
let m = ref i in
for j = 0 to Array.length s - 1 do
let p = s.(j) in
if p <= i
then m := min !m t.(i - p)
done;
t.(i) <- 1 + !m
done;
t.(n)
int rendu(int *s, int ls, int n)
{
if (n == 0)
return 0;
int *t = malloc(sizeof(int) * (n+1));
t[0] = 0;
for(int i = 1; i <= n; i++)
{
int m = i;
for(int j = 0; j < ls; j++)
{
if(s[j] <= i)
{
int v = t[i-s[j]];
if (v < m)
m = v;
}
}
t[i] = 1 + m;
}
int res = t[n];
free(t);
return res;
}
def rendu(s, n):
if n == 0:
return 0
t = [ 0 ] * (n+1)
for i in range(1, n+1):
m = i
for piece in s:
if piece <= i and t[i-piece] < m:
m = t[i-piece]
t[i] = 1 + m
return t[n]
Reconstruction¶
La plupart des problèmes ne sont pas juste des problèmes de calcul d'une valeur \(f(x)\) mais des problèmes où on considère un ensemble \(F\) de valeurs à construire avec une fonction \(\Phi : E \rightarrow F\) et une fonction d'objectif \(\varphi : F \rightarrow \R\) et où \(f(x) = \varphi(\Phi(x))\).
L'exemple principal est celui d'associer à tout \(x \in E\) un ensemble de solutions \(\mathop{sol}(x) \subset F\) et à chercher une solution minimisant (ou maximisant) l'objectif :
On a alors deux stratégies pour obtenir \(\Phi(x)\) quand on a trouvé comment calculer \(f(x)\). La première consiste à calculer \(\Phi\) et \(f\) ensemble. Par exemple, dans le rendu de monnaie, quand on calcule le minimum, on sait quelle pièce le réalise :
let rendu s n =
if n = 0 then []
else
let t = Array.make (n+1) 0 in
let util = Array.make (n+1) (-1) in
for i = 1 to n do
let m = ref i in
for j = 0 to Array.length s - 1 do
let p = s.(j) in
if p <= i && t.(i-p) < !m
then begin
util.(i) <- p;
m := t.(i - p)
end
done;
t.(i) <- 1 + !m
done;
let rec rendu_expl n =
if n = 0
then []
else let p = util.(n) in
p :: rendu_expl (n-p)
in rendu_expl n
def rendu(s, n):
if n == 0:
return []
t = [ 0 ] * (n+1)
util = [ None ] * (n+1)
for i in range(1, n+1):
m = i
for piece in s:
if piece <= i and t[i-piece] < m:
m = t[i-piece]
util[i] = piece
t[i] = 1 + m
res = []
while n > 0:
res.append(util[n])
n = n - util[n]
return res
Cependant, si on connaît le tableau t complet, il est facile de
constater qu'on peut retrouver une pièce ayant réalisé le minimum
en cherchant \(p \in S\), \(p \le x\), tel que \(t.(x) = 1 + t.(x-p)\). On en déduit
une reconstruction de la solution uniquement avec les valeurs.
Il est en général intéressant de faire cela, même si ce n'est pas forcément efficace.
Dimensionnalité réelle¶
Dans de nombreux cas, le problème n'est pas exprimé sur l'entrée \(E\) mais sur un autre ensemble plus petit. Par exemple, on peut chercher une valeur particulière à calculer depuis un tableau et penser que l'entrée est donnée par la taille du tableau, par exemple en raisonnant sur les préfixes, et, en fait, il est nécessaire de considérer tous les sous-tableaux pour calculer la solution. Ainsi, \(E\) est alors l'ensemble des couples d'indices \((i,j)\) et on retrouve le problème initial en considérant \((0,n-1)\) où \(n\) est la longueur du tableau.
Il n'est ainsi pas rare d'avoir un problème portant sur un objet de taille \(n\) mais faisant apparaître des \(d\)-uplets et donc avec une taille réelle en \(n^d\).
Complexité¶
Une fois identifiée la vraie entrée \(E\), si le calcul de chaque valeur à partir de celles dont elle dépend se fait en temps constant, la complexité du calcul de \(f(x)\) par tabulation est en \(O(|\mathop{avant}(x)|)\) où \(\mathop{avant}(x) = \enscomp{y \in E}{ y \le x}\) dans le tri topologique considéré. Plus généralement, si le calcul de la valeur de \(y\) coûte \(c(y)\), la complexité est en \(O\left(\sum_{y \in \mathop{avant}(x)} c(y)\right)\).
Comme vu dans la partie précédente, on a le plus souvent \(O(n^d)\) sous-problèmes, où \(d\) est la dimensionnalité réelle du problème.
Déterminer un tri topologique¶
Le plus souvent, on va tabuler le problème sur des tableaux à \(d\) dimensions.
La question du tri topologique revient alors à déterminer \(d\) boucles for
pour remplir dans le bon ordre.

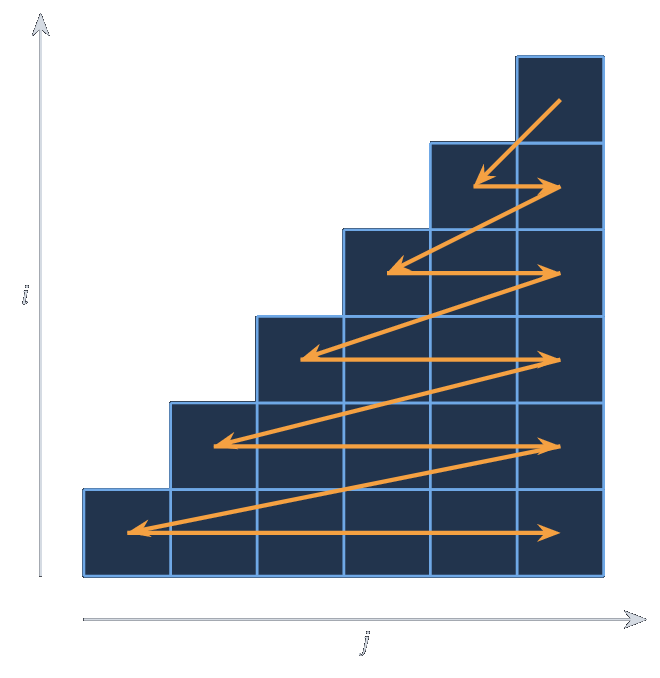

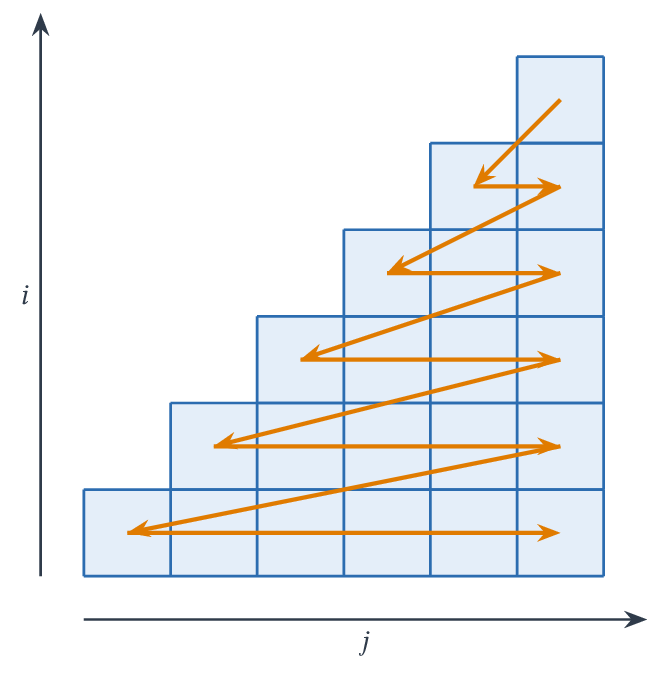

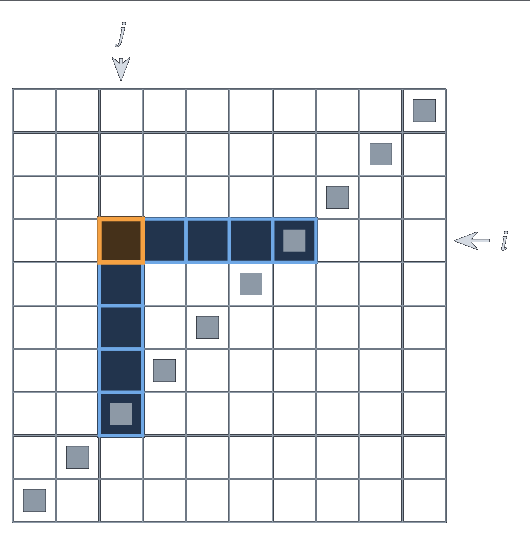

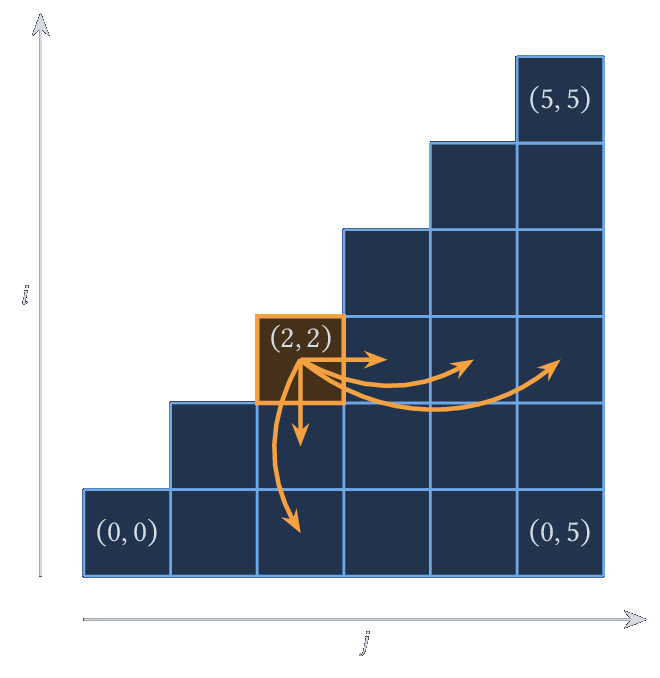

Il peut être intéressant de réaliser un schéma pour visualiser les dépendances et déterminer un ordre de remplissage. Par exemple, dans le schéma suivant, le calcul de la case orange utilise les cases bleues situées sur sa ligne et sur sa colonne, jusqu'à la diagonale (c'est ce qui se passe pour le produit de matrices traité plus loin).
Résumé¶

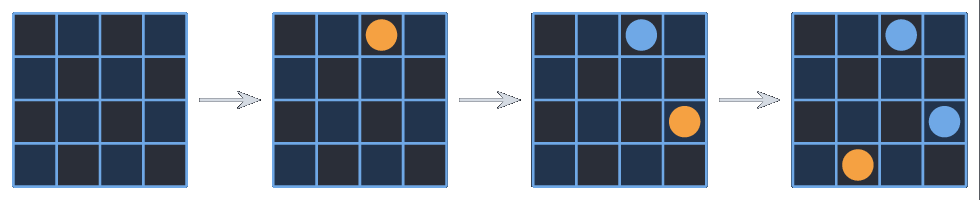

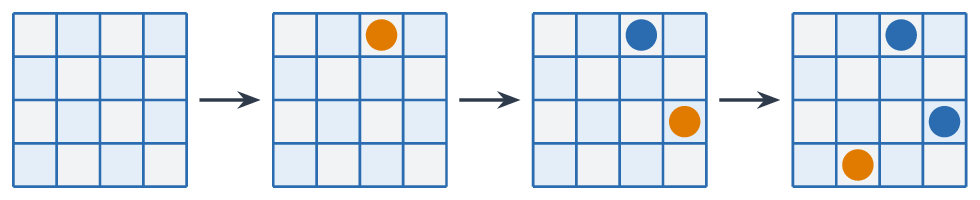

On considère ici que nos données sont comme des plateaux de jeux qu'on construit en effectuant des coups. On considère qu'on a une mesure de qualité sur ces plateaux et on cherche le meilleur plateau possible.

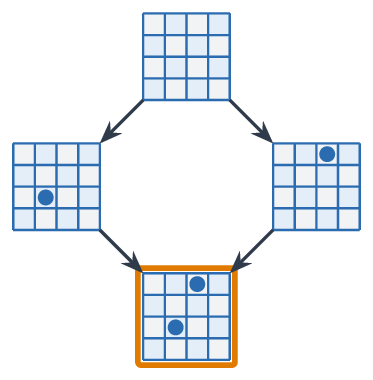

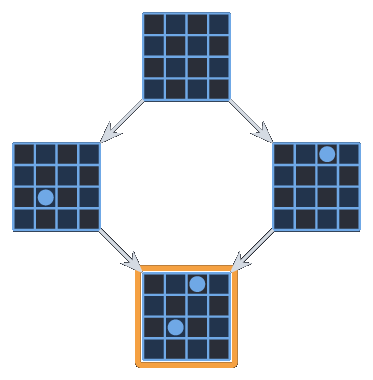

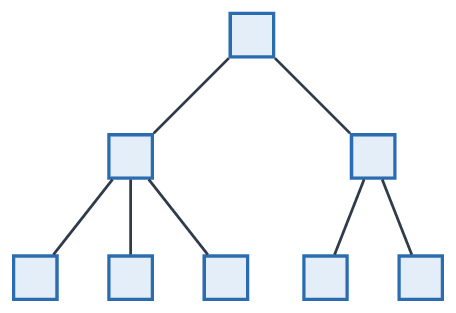

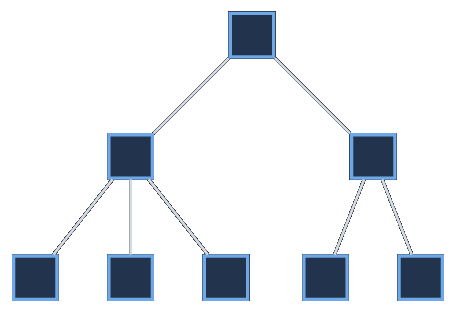

Avec une telle présentation, on peut construire l'arbre des plateaux où le plateau vide est à la racine et où on passe d'un plateau à un autre en effectuant des coups. La question qu'on se pose alors est de savoir comment parcourir cet arbre pour trouver la meilleure solution.
Si la taille de l'arbre est raisonnable par rapport à la taille de l'instance du problème considéré, par exemple la dimension du plateau, on peut se permettre de l'énumérer exhaustivement par backtracking (voir le chapitre sur la recherche par force brute). Mais dans le cas classique où la taille de l'arbre est exponentielle, c'est impraticable.

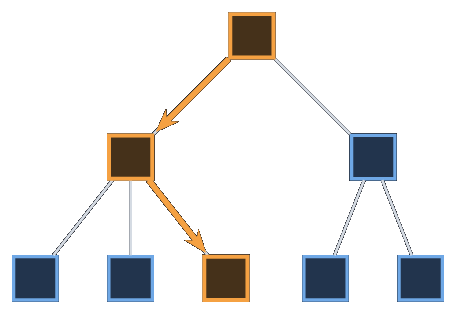

Une solution peut être de chercher la meilleure branche en choisissant à chaque étape le mouvement qui semble être le meilleur, c'est-à-dire qui maximise notre mesure de qualité. On parle de choix glouton (voir le chapitre sur les algorithmes gloutons) mais un tel choix peut très bien se tromper et ne pas se rendre compte qu'un mouvement a priori moins bon pouvait se révéler meilleur ensuite.
On parle de programmation dynamique dans les cas où cet arbre présente une notion naturelle de partage : certains sous-arbres sont complètement dupliqués parce qu'on aboutit au même plateau par différents mouvements.

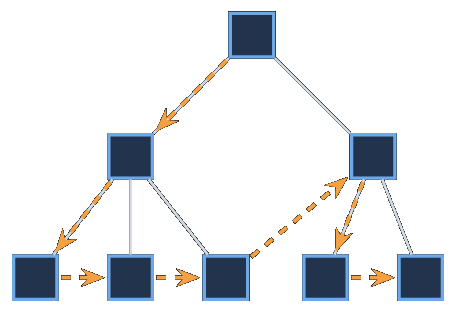

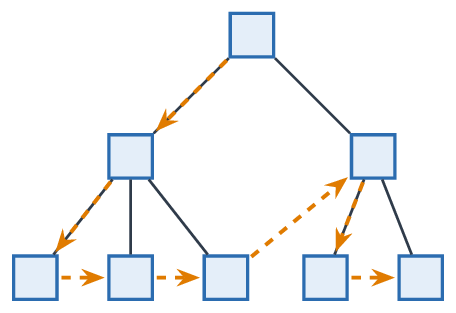

On peut donc alors le résoudre récursivement par exploration exhaustive mais se souvenir quand on a déjà exploré une position. C'est exactement comme lorsqu'on navigue en ligne : si on a déjà téléchargé une page, quand on y accède à nouveau on utilise le cache mémoire.

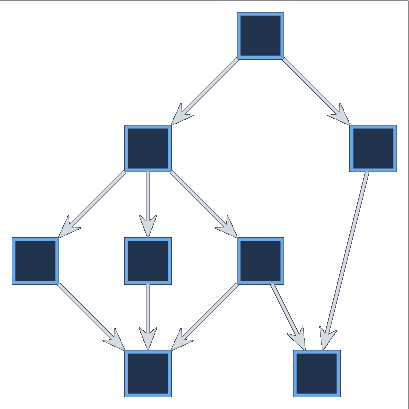

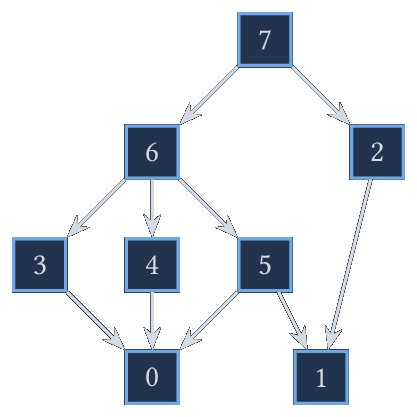

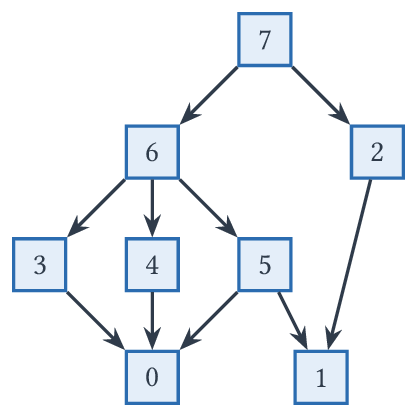

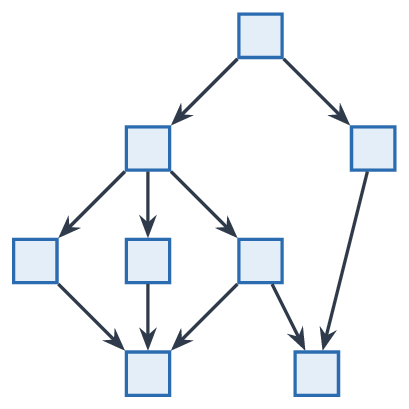

De l'arbre des plateaux, on peut déduire un graphe des plateaux où on ne fait apparaître qu'une fois chaque plateau. En faisant cela, on perd la structure arborescente mais on garde l'acyclicité. On obtient un graphe orienté acyclique (un DAG) connexe.
Ce graphe exprime des dépendances : si \(x \rightarrow y\), pour avoir la valeur de \(x\), je dois connaître la valeur de \(y\). On trouve facilement un ordre d'énumération respectant cela, on parle de tri topologique. Ici, on l'indique par les numéros croissants.
Une fois cet ordre obtenu, on réalise qu'il suffit de calculer la valeur cherchée dans un tableau en suivant ces indices. En faisant ainsi, on a la garantie d'avoir toujours rempli dans le tableau les valeurs utiles dans la suite. C'est la tabulation !
Remarque
Face à un problème qui semble soluble par programmation dynamique on va donc :
- Identifier la notion de problème et de sous-problèmes permettant d'établir une équation de Bellman pour un calcul.
-
Là, on a deux choix :
- résoudre l'équation de Bellman naïvement avec un cache de mémoïsation ;
- ou tabuler les résultats après avoir déduit un ordre de parcours compatible avec les dépendances de l'équation.
-
Puis, on décore le code du calcul pour permettre de construire les objets optimaux recherchés, ce qu'on peut éventuellement faire directement depuis la table ou le cache de calcul.
Exemples¶
Pour chacun de ces exemples, on cherchera à mettre en place une solution par mémoïsation puis par tabulation, avec une reconstruction directe ou indirecte.
Sous-séquence contiguë maximale¶
On considère un tableau \(t\) de taille \(n \ge 1\) contenant des entiers et on demande de trouver le couple \((i,l)\) tel que la somme
soit la plus grande possible.
Si on considère le tableau :
| \(i\) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| \(t[i]\) | 13 | -3 | -25 | 20 | -3 | -16 | -23 | 18 | 20 | -7 | 12 | -5 | -22 | 15 | -4 | 7 |
La plus grande somme est \(t[7] + t[8] + t[9] + t[10] = 43\).
Notion de sous-problème et récurrence¶
Ici, on va introduire un sous-problème différent qui est celui de calculer
c'est-à-dire la plus grande somme démarrant par \(t[i]\).
La connaissance d'une seule valeur de \(f\) ne sera pas suffisante pour déterminer la plus grande somme quelconque. Cependant, il va suffire de calculer le maximum des valeurs prises par \(f\).
Pour le tableau précédent on obtient :
| \(i\) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| \(t[i]\) | 13 | -3 | -25 | 20 | -3 | -16 | -23 | 18 | 20 | -7 | 12 | -5 | -22 | 15 | -4 | 7 |
| \(f(i)\) | 13 | -3 | -4 | 21 | 1 | 4 | 20 | 43 | 25 | 5 | 12 | -5 | -4 | 18 | 3 | 7 |
L'intérêt d'avoir rigidifié la somme en fixant un point de départ est de pouvoir exprimer la relation suivante :
Notons qu'on peut écrire aussi \(f(i) = t[i] + \max(f(i+1), 0)\).
Preuve
Pour \(i < n-1\), une somme démarrant par \(t[i]\) est soit \(t[i]\) seul, soit \(t[i] + \sum_{j=i+1}^k t[j]\) avec \(k \ge i+1\), c'est-à-dire \(t[i]\) plus une somme démarrant par \(t[i+1]\). Le maximum de ces dernières est \(f(i+1)\), donc \(f(i) = \max(t[i], t[i] + f(i+1)) = t[i] + \max(0, f(i+1))\).
Récurrence naïve et mémoïsation¶
On écrit directement le programme résolvant cette récurrence :
let rec f t i =
let n = Array.length t in
if i = n - 1
then t.(n-1)
else t.(i) + max 0 (f t (i+1))
def f(t, i):
if i == len(t) - 1:
return t[i]
return t[i] + max(0, f(t,i+1))
On peut alors répondre au problème initial avec :
let maxsubarray t =
let n = Array.length t in
let m = ref (f t 0) in
for i = 1 to n-1 do
m := max !m (f t i)
done;
!m
def maxsubarray(t):
m = f(t, 0)
for i in range(1, len(t)):
m = max(m, f(t,i))
return m
Ici, l'arbre d'appels de f n'est pas exponentiel (chaque appel en fait au plus
un autre), mais maxsubarray recalcule les mêmes valeurs : on effectue
\(O(n^2)\) opérations au total.
On adapte directement le code vu précédemment pour ajouter un cache de mémoïsation :
let cache = Hashtbl.create 42
(* taille quelconque ici *)
let rec f t i =
try
Hashtbl.find cache i
with Not_found ->
let v = let n = Array.length t in
if i = n - 1
then t.(n-1)
else t.(i) + max 0 (f t (i+1))
in Hashtbl.add cache i v; v
cache = {}
def f(t, i):
if i in cache:
return cache[i]
if i == len(t) - 1:
v = t[i]
else:
v = t[i] + max(0, f(t,i+1))
cache[i] = v
return v
En plaçant le cache en dehors de la fonction, on permet à maxsubarray de ne
pas recalculer les valeurs mais on rend la fonction à usage unique : il
faudrait vider le cache au début de maxsubarray.
OCaml : cache dans une clôture paramétrée¶
Il est beaucoup plus élégant de cacher le cache dans une clôture, mais en
faisant cela, on va se heurter au fait qu'il faut un cache partagé entre les
différentes valeurs de \(i\) mais propre à un \(t\) donné. L'astuce réside dans le
fait de couper la fonction en insérant la création du cache après le
paramètre t :
let f t =
let n = Array.length t in
let cache = Hashtbl.create (n+1) in
(* ici on a une bonne valeur *)
let rec f_aux i =
try
Hashtbl.find cache i
with Not_found ->
let v =
if i = n - 1
then t.(n-1)
else t.(i) + max 0 (f_aux (i+1))
in Hashtbl.add cache i v; v
in f_aux
Remarque
On finit sur f_aux, ce qui fait que f t est une fonction int -> int,
mais on aurait pu écrire fun i -> f_aux i pour rendre la fonctionnelle plus
explicite.
Tabulation¶
On tabule f directement en remplissant un tableau de droite à gauche vu que
\(f(i)\) dépend de \(f(i+1)\) :
let maxsubarray t =
let n = Array.length t in
let f = Array.make n 0 in
f.(n-1) <- t.(n-1);
for i = n-2 downto 0 do
f.(i) <- t.(i) + max 0 f.(i+1)
done;
let m = ref f.(0) in
for i = 1 to n-1 do
m := max !m f.(i)
done;
!m
def maxsubarray(t):
n = len(t)
f = [ 0 ] * n
f[n-1] = t[n-1]
for i in reversed(range(0,n-1)):
f[i] = t[i] + max(0, f[i+1])
# on peut se servir de max
# sur un tableau ici
return max(f)
Reconstruction¶
Lorsqu'on effectue le calcul du maximum dans la fonction précédente, il est direct de garder dans une variable l'indice où il se produit. Cependant, en procédant ainsi, on ne peut pas en déduire facilement la longueur de la somme. Pour ce faire, on va créer un nouveau tableau indiquant à l'indice \(i\) la longueur de la plus grande somme commençant par \(t[i]\).
En effet, si on note \(l(i)\) l'entier tel que \(f(i) = \sum_{k = i}^{i+l(i)} t[k]\) obtenu par la récurrence, on a \(l(n-1) = 0\) et
Sur l'exemple précédent on va donc calculer les valeurs suivantes :
| \(i\) | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| \(t[i]\) | 13 | -3 | -25 | 20 | -3 | -16 | -23 | 18 | 20 | -7 | 12 | -5 | -22 | 15 | -4 | 7 |
| \(f(i)\) | 13 | -3 | -4 | 21 | 1 | 4 | 20 | 43 | 25 | 5 | 12 | -5 | -4 | 18 | 3 | 7 |
| \(l(i)\) | 0 | 0 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | 0 | 3 | 2 | 1 | 0 |
Il n'y a alors plus qu'à lire le couple \((i, l(i))\) correspondant au maximum pour \(f\), ici \((7, 3)\).
On programme cela directement en décorant le programme précédent :
let maxsubarray t =
let n = Array.length t in
let f = Array.make n 0 in
let l = Array.make n 0 in
f.(n-1) <- t.(n-1);
for i = n-2 downto 0 do
if f.(i+1) > 0
then begin
f.(i) <- t.(i) + f.(i+1);
l.(i) <- 1 + l.(i+1)
end else f.(i) <- t.(i)
done;
let m = ref 0 in
for i = 1 to n-1 do
if f.(!m) < f.(i)
then m := i
done;
!m, l.(!m)
def maxsubarray(t):
n = len(t)
f = [ 0 ] * n
l = [ 0 ] * n
f[n-1] = t[n-1]
for i in reversed(range(0,n-1)):
if f[i+1] > 0:
f[i] = t[i] + f[i+1]
l[i] = 1 + l[i+1]
else:
f[i] = t[i]
m = 0
for i in range(1, n):
if f[m] < f[i]:
m = i
return m, l[m]
Chemins monotones¶
On considère ici le problème de la plus grande somme en partant du sommet d'un triangle de nombres et descendant soit en bas à gauche soit en bas à droite d'un cran.
75
95 64
17 47 82
18 35 87 10
20 04 82 47 65
19 01 23 75 03 34
88 02 77 73 07 63 67
99 65 04 28 06 16 70 92
41 41 26 56 83 40 80 70 33
41 48 72 33 47 32 37 16 94 29
53 71 44 65 25 43 91 52 97 51 14
70 11 33 28 77 73 17 78 39 68 17 57
91 71 52 38 17 14 91 43 58 50 27 29 48
63 66 04 68 89 53 67 30 73 16 69 87 40 31
04 62 98 27 23 09 70 98 73 93 38 53 60 04 23
Remarque
Il s'agit des problèmes Project Euler 18 et Project Euler 67, dont est extrait le triangle ci-dessus.
Tout d'abord, on va représenter le problème sous la forme d'un tableau de tableaux, ligne par ligne, ainsi :
let t = [|
[| 75 |];
[| 95; 64 |];
[| 17; 47; 82 |];
...
|]
t = [
[ 75 ],
[ 95, 64 ],
[ 17, 47, 82 ],
...
]
Ce tableau a \(n\) lignes ayant de 1 à \(n\) éléments. Les successeurs de l'élément d'indice \((i,j)\) sont les éléments d'indice \((i+1,j)\) et \((i+1,j+1)\). On notera ici \(t(i,j)\) la valeur en \((i,j)\) dans le tableau \(t\).
Notion de sous-problèmes et récurrence¶
Ici, on considère \(f(i,j)\) la plus grande somme d'un chemin partant de la \(i\)-ème ligne et \(j\)-ème colonne. On cherche donc \(f(0,0)\) pour répondre au problème initial.
Sur la dernière ligne, pas le choix, on ne peut considérer que l'élément lui-même, on a donc \(f(n-1, j) = t(n-1,j)\).
Pour les autres éléments, il faut considérer les deux possibilités de premier déplacement, en bas à gauche ou à droite, et prendre le choix qui aboutit à la plus grande somme :
Et ainsi, on a les dépendances \(\mathop{dep}(i,j) = \{ (i+1, j), (i+1, j+1) \}\).
Résolution naïve et mémoïsation¶
On implémente directement cette récurrence :
let rec maxpath t i j =
if i = Array.length t - 1
then t.(i).(j)
else t.(i).(j) + max (maxpath t (i+1) j)
(maxpath t (i+1) (j+1))
def maxpath(t, i, j):
if i == len(t) - 1:
return t[i][j]
return t[i][j] + max(maxpath(t, i+1, j),
maxpath(t, i+1, j+1))
Chaque appel sur une ligne autre que la dernière en provoque deux : on effectue \(2^n - 1\) appels, ce qui est déjà impraticable pour le triangle à 100 lignes du problème 67.
Remarque
Pour lire le triangle depuis un fichier, on peut utiliser la fonction suivante :
let lit_triangle f =
let rec aux () =
try
let l = input_line f in
Array.of_list
(List.map int_of_string
(String.split_on_char ' ' l))
:: aux ()
with End_of_file -> []
in Array.of_list (aux ())
def lit_triangle(f):
t = []
for l in open(f):
t.append([ int(tok) for tok
in l.split() ])
return t
Ici f est un canal d'entrée (obtenu par open_in) en OCaml et un nom de
fichier en Python. La version OCaml suppose que les nombres sont séparés
par exactement une espace.
On modifie alors cette fonction assez rapidement pour utiliser la mémoïsation. On prend garde notamment au fait que les clés sont maintenant des couples d'indices \((i,j)\).
let cache = Hashtbl.create 42
let rec maxpath t i j =
try
Hashtbl.find cache (i,j)
with Not_found ->
let v = if i = Array.length t - 1
then t.(i).(j)
else t.(i).(j) + max (maxpath t (i+1) j)
(maxpath t (i+1) (j+1))
in Hashtbl.add cache (i,j) v; v
cache = {}
def maxpath(t, i, j):
if (i,j) in cache:
return cache[(i,j)]
if i == len(t) - 1:
v = t[i][j]
else:
v = t[i][j] + max(maxpath(t, i+1, j),
maxpath(t, i+1, j+1))
cache[(i,j)] = v
return v
Remarque
OCaml - Là encore, on peut cacher le dictionnaire dans une clôture pour
créer un cache par tableau t.
let maxpath t =
let n = Array.length t in
let cache = Hashtbl.create (n*n) in
let rec aux i j =
try
Hashtbl.find cache (i,j)
with Not_found ->
let v = if i = Array.length t - 1
then t.(i).(j)
else t.(i).(j) + max (aux (i+1) j)
(aux (i+1) (j+1))
in Hashtbl.add cache (i,j) v; v
in aux
Tabulation¶

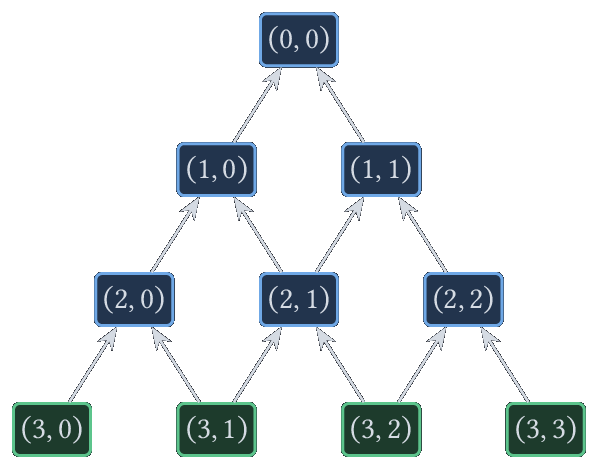

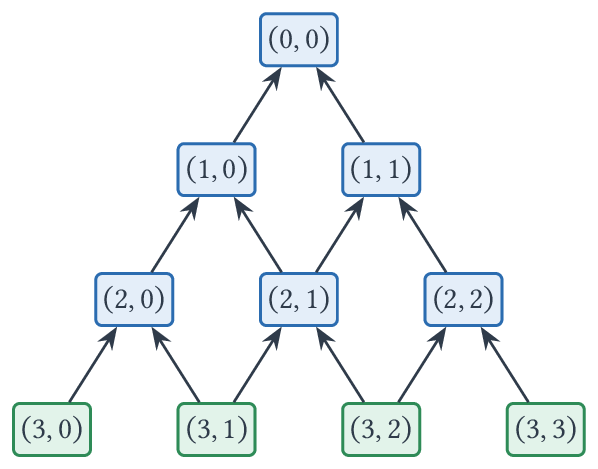

On peut représenter le graphe de dépendances des sous-problèmes :
On remarque assez naturellement qu'on peut obtenir un tri topologique en
traitant ce graphe du bas vers le haut. Ici, il suffit donc de tabuler
dans le même format triangulaire que t (ou dans une matrice par simplicité)
et de remplir la case \((i,j)\) par i décroissant puis j croissant (ou
décroissant).
On en déduit alors le programme suivant :
let maxpath t =
let n = Array.length t in
let som = Array.make_matrix n n 0 in
for j = 0 to n-1 do
som.(n-1).(j) <- t.(n-1).(j)
done;
for i = n-2 downto 0 do
for j = 0 to i do
som.(i).(j) <- t.(i).(j)
+ max som.(i+1).(j) som.(i+1).(j+1)
done
done;
som.(0).(0)
def maxpath(t):
n = len(t)
# matrice sans partage par compréhension
som = [ [ 0 ] * n for _ in range(n) ]
for j in range(n):
som[n-1][j] = t[n-1][j]
for i in reversed(range(n-1)):
for j in range(i+1):
som[i][j] = t[i][j] \
+ max(som[i+1][j], som[i+1][j+1])
return som[0][0]
Sur le triangle précédent, on obtient \(1074\).
Reconstruction¶
Pour reconstruire un chemin de plus grande somme, il suffit de se souvenir
des embranchements pris en calculant le maximum. Pour cela, on construit de
même un tableau (ou une matrice pour simplifier) choix où choix(i,j)
indique Gauche ou Droite.
type choix = Gauche | Droite
let maxpath t =
let n = Array.length t in
let som = Array.make_matrix n n 0 in
let ch = Array.make_matrix n n None in
for j = 0 to n-1 do
som.(n-1).(j) <- t.(n-1).(j)
done;
for i = n-2 downto 0 do
for j = 0 to i do
ch.(i).(j) <-
Some (if som.(i+1).(j) > som.(i+1).(j+1)
then Gauche else Droite);
som.(i).(j) <- t.(i).(j)
+ max som.(i+1).(j) som.(i+1).(j+1)
done
done;
let rec chemin i j =
(i,j) :: match ch.(i).(j)
with None -> [ ]
| Some Gauche -> chemin (i+1) j
| Some Droite -> chemin (i+1) (j+1)
in chemin 0 0
def maxpath(t):
n = len(t)
# matrice sans partage par compréhension
som = [ [ 0 ] * n for _ in range(n) ]
ch = [ [ None ] * n for _ in range(n) ]
for j in range(n):
som[n-1][j] = t[n-1][j]
for i in reversed(range(n-1)):
for j in range(i+1):
if som[i+1][j] > som[i+1][j+1]:
ch[i][j] = 'gauche'
else:
ch[i][j] = 'droite'
som[i][j] = t[i][j] \
+ max(som[i+1][j], som[i+1][j+1])
# on remonte alors dans le tableau pour
# reconstruire le chemin
posi, posj = 0, 0
chemin = []
while ch[posi][posj] != None:
chemin.append( (posi, posj) )
if ch[posi][posj] == 'droite':
posj = posj+1
posi = posi+1
chemin.append( (posi, posj) )
return chemin
Complexité¶
Il faut explorer chaque case pour pouvoir conclure : comme il y en a \(\frac{n(n+1)}{2}\), la complexité temporelle est au moins quadratique, et on atteint ici \(O(n^2)\), chaque case étant calculée en temps constant. Comme on a utilisé des tableaux de mêmes dimensions pour la tabulation ou le cache, on est également en \(O(n^2)\) en espace.
Produit de matrices¶
On souhaite calculer un produit \(A_0 \dots A_{n-1}\) de matrices. Pour cela, on aimerait découper le calcul en produits de deux matrices, cela revient à placer des parenthèses.
Le problème est qu'une multiplication matricielle effectue un nombre d'opérations de l'ordre de \(m n p\) quand on multiplie une matrice \((m,n)\) et une matrice \((n,p)\). Pour simplifier, on considérera que la constante ici vaut \(1\) et on cherche le plus petit nombre d'opérations à effectuer.
Notion de sous-problème et récurrence¶
Tout d'abord, on remarque que si le produit \(A_i A_{i+1}\) est licite, alors \(A_i\) a autant de colonnes que \(A_{i+1}\) a de lignes. Il suffit donc de ne donner que le tableau des nombres de lignes et le nombre de colonnes de \(A_{n-1}\).
On considère donc le tableau t de n+1 valeurs où
la matrice \(A_i\) a t[i] lignes et t[i+1] colonnes.
Exemple
Si on considère \(A_0 \dots A_5\) de dimensions respectives \((30,35), (35,15), (15, 5), (5, 10), (10, 20)\) et \((20, 25)\), on aura ainsi le tableau :
| \(i\) | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|---|
t[i] |
30 | 35 | 15 | 5 | 10 | 20 | 25 |
Effectuer un produit et placer des parenthèses va naturellement induire deux sous-problèmes portant sur des matrices rangées à la suite. C'est pour cela qu'on introduit le problème du calcul de \(f(i,j)\), le plus petit nombre d'opérations pour multiplier les matrices \(A_i A_{i+1} \dots A_j\).
Si \(i = j\), on n'a pas de multiplication à faire et on a directement \(f(i,i) = 0\). Sinon, on va forcément faire en dernier un produit \((A_i \dots A_k)(A_{k+1} \dots A_j)\) pour \(i \le k < j\), d'une matrice \((t[i], t[k+1])\) par une matrice \((t[k+1], t[j+1])\). Les deux facteurs se calculent indépendamment, chacun de manière optimale. Il suffit alors d'effectuer le moins coûteux :
Récurrence naïve et mémoïsation¶
let rec matmult t i j =
if i = j
then 0
else let m = ref (t.(i) * t.(i+1) * t.(j+1)
+ matmult t (i+1) j) in
for k = i+1 to j-1 do
m := min !m
(t.(i) * t.(k+1) * t.(j+1)
+ matmult t i k + matmult t (k+1) j)
done;
!m
def matmult(t, i, j):
if i == j:
return 0
m = (t[i] * t[i+1] * t[j+1]
+ matmult(t, i+1, j))
for k in range(i+1, j):
m = min(m,
t[i] * t[k+1] * t[j+1]
+ matmult(t, i, k)
+ matmult(t, k+1, j))
return m
Ici, la valeur initiale de m correspond au cas \(k = i\), pour lequel
\(f(i,i) = 0\).
let matmult t =
let n = Array.length t in
let cache = Hashtbl.create (n*n) in
let rec aux i j =
try
Hashtbl.find cache (i,j)
with Not_found ->
let v = if i = j
then 0
else
let m = ref (t.(i) * t.(i+1) * t.(j+1)
+ aux (i+1) j) in
for k = i+1 to j-1 do
m := min !m
(t.(i) * t.(k+1) * t.(j+1)
+ aux i k
+ aux (k+1) j)
done;
!m
in Hashtbl.add cache (i,j) v; v
in aux
cache = {}
def matmult(t, i, j):
if (i,j) in cache:
return cache[(i,j)]
if i == j:
v = 0
else:
m = (t[i] * t[i+1] * t[j+1]
+ matmult(t, i+1, j))
for k in range(i+1, j):
m = min(m,
t[i] * t[k+1] * t[j+1]
+ matmult(t, i, k)
+ matmult(t, k+1, j))
v = m
cache[(i,j)] = v
return v
Tabulation¶

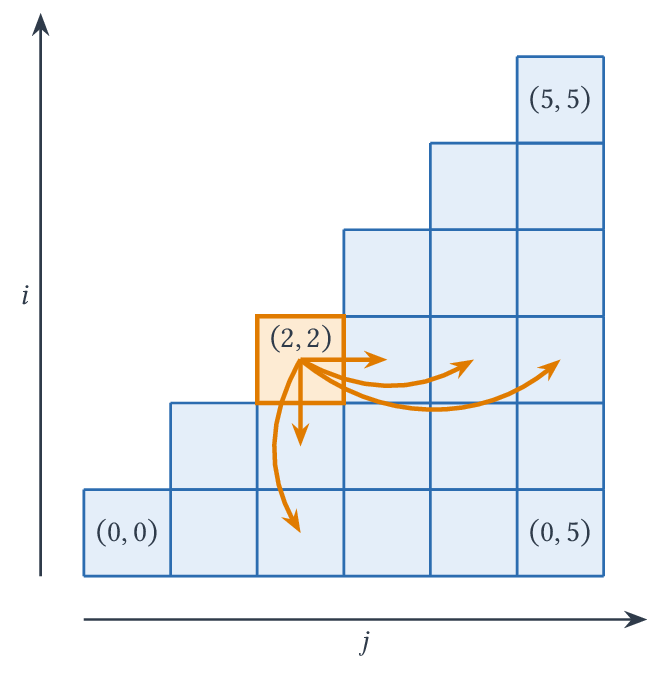

Ici, il est plus simple de représenter le graphe de dépendance sur une grille où chaque case représente un couple \((i,j)\). Ainsi, dans l'exemple considéré, les cases \((0,2), (1,2), (2,3), (2,4)\) et \((2,5)\) dépendent de \((2,2)\). Ces relations de dépendance sont indiquées sur le schéma suivant en orange :
Pour trouver un tri topologique, il faut renverser ces dépendances : pour calculer \((i,j)\) on va avoir besoin de toutes les cases au dessus et à gauche jusqu'à tomber sur la diagonale. On peut donc remplir de haut en bas et de gauche à droite, ce qui assure qu'à tout moment, lorsqu'on remplit une case, on a déjà calculé ses dépendances :
Cela correspond au programme suivant :
let matmult t =
let n = Array.length t in
let cout = Array.make_matrix (n-1) (n-1) 0 in
for i = n-2 downto 0 do
for j = i+1 to n-2 do
let m = ref (t.(i) * t.(i+1) * t.(j+1)
+ cout.(i+1).(j)) in
for k = i+1 to j-1 do
m := min !m
(t.(i) * t.(k+1) * t.(j+1)
+ cout.(i).(k)
+ cout.(k+1).(j))
done;
cout.(i).(j) <- !m
done
done;
cout.(0).(n-2)
def matmult(t):
n = len(t)
cout = [ [ 0 ] * (n-1) for _ in range(n-1) ]
for i in reversed(range(0,n-1)):
for j in range(i+1,n-1):
m = (t[i] * t[i+1] * t[j+1]
+ cout[i+1][j])
for k in range(i+1, j):
m = min(m,
t[i] * t[k+1] * t[j+1]
+ cout[i][k]
+ cout[k+1][j])
cout[i][j] = m
return cout[0][n-2]
Sur l'exemple, on obtient \(15125\) opérations. On remplit \(O(n^2)\) cases, chacune en \(O(n)\) : la complexité temporelle est en \(O(n^3)\) et la complexité spatiale en \(O(n^2)\).
OCaml : reconstruction¶
Pour reconstruire un parenthésage on va construire un arbre en plaçant dans un tableau l'arbre du calcul de \(A_i \dots A_j\) à la case \((i,j)\).
type arbre = Feuille of int | Noeud of arbre * arbre
let matmult t =
let n = Array.length t in
let cout = Array.make_matrix (n-1) (n-1) 0 in
let arbres = Array.make_matrix (n-1) (n-1) (Feuille (-1)) in
for i = n-2 downto 0 do
arbres.(i).(i) <- Feuille i;
for j = i+1 to n-2 do
let m = ref (t.(i) * t.(i+1) * t.(j+1)
+ cout.(i+1).(j)) in
let a = ref (Noeud(arbres.(i).(i),
arbres.(i+1).(j))) in
for k = i+1 to j-1 do
let v = t.(i) * t.(k+1) * t.(j+1)
+ cout.(i).(k)
+ cout.(k+1).(j)
in
if v < !m
then begin
m := v;
a := Noeud(arbres.(i).(k),
arbres.(k+1).(j))
end
done;
cout.(i).(j) <- !m;
arbres.(i).(j) <- !a
done
done;
arbres.(0).(n-2)
Exemple

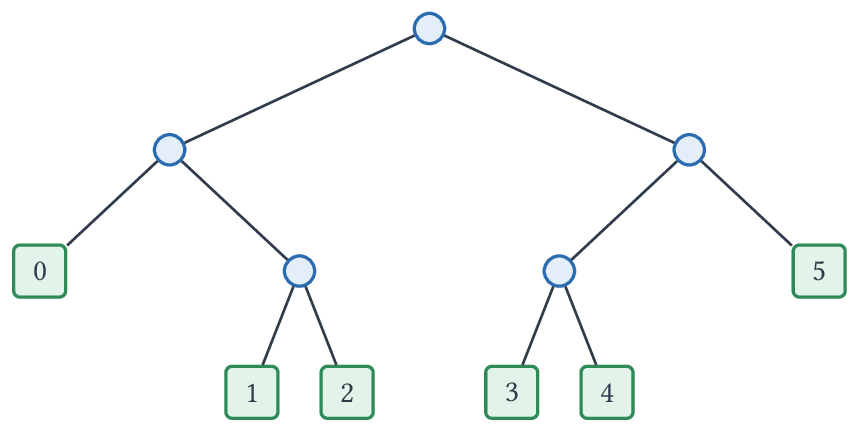

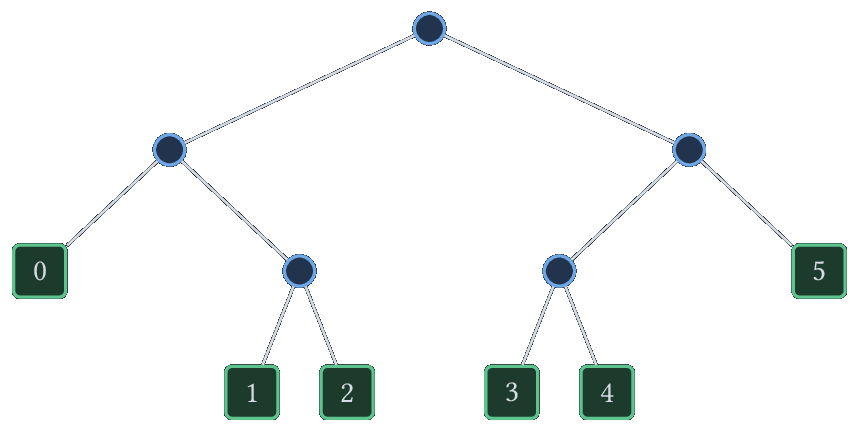

Dans l'exemple précédent on va renvoyer l'arbre
qui correspond au produit \((A_0(A_1A_2))((A_3A_4)A_5)\).
Plus longue sous-séquence croissante¶
On se donne un tableau \(t\) de \(n \ge 1\) nombres entiers et on demande de déterminer un \(p\)-uplet \((i_1,\dots,i_p)\), où \(i_1 < i_2 < \dots < i_p\) et \(t(i_1) < t(i_2) < \dots < t(i_p)\), pour lequel \(p\) est maximal.
Notion de sous-problème et récurrence¶
On reprend ici directement ce qui avait été fait pour le premier exemple : on considère \(f(i)\) la longueur du plus grand \(p\)-uplet \((i, i_2, \dots, i_p)\) où \(i < i_2 < \dots < i_p\) et \(t(i) < t(i_2) < \dots < t(i_p)\). Autrement dit, on oblige la sous-séquence à commencer par \(t(i)\).
On a donc \(f(n-1) = 1\) car elle ne peut contenir qu'une valeur. Ensuite, on considère
et on a
La longueur cherchée est alors \(\max_{0 \le i < n} f(i)\).
Récurrence naïve et mémoïsation¶
let rec croissante t i =
let n = Array.length t in
if i = n-1
then 1
else let m = ref 1 in
for j = i+1 to n-1 do
if t.(j) > t.(i)
then m := max !m (1 + croissante t j)
done;
!m
def croissante(t, i):
n = len(t)
if i == n-1:
return 1
m = 1
for j in range(i+1,n):
if t[j] > t[i]:
m = max(m,
1 + croissante(t, j))
return m
let croissante t =
let n = Array.length t in
let cache = Hashtbl.create n in
let rec aux i =
try
Hashtbl.find cache i
with Not_found ->
let v = if i = n-1
then 1
else let m = ref 1 in
for j = i+1 to n-1 do
if t.(j) > t.(i)
then m := max !m (1 + aux j)
done;
!m
in Hashtbl.add cache i v; v
in aux
cache = {}
def croissante(t, i):
n = len(t)
if i in cache:
return cache[i]
if i == n-1:
v = 1
else:
m = 1
for j in range(i+1,n):
if t[j] > t[i]:
m = max(m,
1 + croissante(t, j))
v = m
cache[i] = v
return v
Tabulation¶
On reprend ici aussi le même principe que pour la tabulation de la sous-séquence maximale, c'est-à-dire qu'on va remplir de droite à gauche. La fonction renvoie le tableau des \(f(i)\), dont il reste à prendre le maximum.
let croissante t =
let n = Array.length t in
let f = Array.make n 1 in
for i = n-2 downto 0 do
for j = i+1 to n-1 do
if t.(j) > t.(i)
then f.(i) <- max f.(i) (1 + f.(j))
done
done;
f
def croissante(t):
n = len(t)
f = [ 1 ] * n
for i in reversed(range(n-1)):
for j in range(i+1, n):
if t[j] > t[i]:
f[i] = max(f[i], 1 + f[j])
return f
La complexité temporelle est en \(O(n^2)\).
OCaml : reconstruction¶
On va conserver dans un tableau le suivant potentiel d'un indice dans une plus grande sous-séquence croissante commençant par lui.
let croissante t =
let n = Array.length t in
let f = Array.make n 1 in
let suivant = Array.make n None in
for i = n-2 downto 0 do
for j = i+1 to n-1 do
if t.(j) > t.(i) && f.(i) < 1 + f.(j)
then begin
f.(i) <- 1 + f.(j);
suivant.(i) <- Some j
end
done
done;
f, suivant
let sous_sequence_croissante t =
let f, suivant = croissante t in
let n = Array.length t in
let mi = ref 0 in
for i = 1 to n-1 do
if f.(i) > f.(!mi)
then mi := i
done;
let seq = ref [ !mi ] in
while suivant.(!mi) <> None do
mi := Option.get suivant.(!mi);
seq := !mi :: !seq
done;
List.rev !seq
Distance d'édition¶
Exercice
Étant donné deux chaînes de caractères \(A\) et \(B\) de longueurs respectives \(n\) et \(m\), on veut transformer la chaîne \(A\) en la chaîne \(B\) en effectuant un minimum d'opérations parmi celles-ci :
- supprimer un caractère n'importe où ;
- insérer un nouveau caractère n'importe où ;
- changer un caractère en n'importe quel autre.
Ce nombre d'opérations est appelé la distance d'édition de \(A\) à \(B\). Écrire un algorithme permettant de la calculer.
Par exemple : chien \(\rightarrow\) chen \(\rightarrow\) chan \(\rightarrow\) chat
Corrigé
On note \(u = u_1 \dots u_n\) et \(v = v_1 \dots v_m\) les deux mots et \(d(u,v)\) leur distance d'édition, aussi appelée distance de Levenshtein. Comme chaque opération a une opération inverse, on a \(d(u,v) = d(v,u)\), et \(d(u,v) \ge \big| |u| - |v| \big|\) car chaque opération modifie la longueur d'au plus 1.
Alignements. Pour obtenir des sous-problèmes, on raisonne sur les préfixes. Il est plus commode pour cela de représenter une transformation par un alignement, qui traite les lettres de la gauche vers la droite. Soit \(\Sigma\) l'alphabet et \(\texttt{-} \notin \Sigma\). Un alignement de \(u\) et \(v\) est un couple de mots \((x, y)\) sur \(\Sigma \cup \{\texttt{-}\}\) de même longueur \(\ell\), tels qu'en effaçant les \(\texttt{-}\) de \(x\) on obtient \(u\), en effaçant ceux de \(y\) on obtient \(v\), et sans position \(k\) telle que \(x_k = y_k = \texttt{-}\). Le coût de l'alignement est le nombre de positions \(k\) telles que \(x_k \neq y_k\).
Une colonne \((a, \texttt{-})\) correspond à la suppression de \(a\), une colonne \((\texttt{-}, b)\) à l'insertion de \(b\) et une colonne \((a, b)\) avec \(a \neq b\) à une substitution. Un alignement de coût \(c\) donne donc une transformation de \(u\) en \(v\) en \(c\) opérations. On admet la réciproque : la distance d'édition est égale au coût minimal d'un alignement de \(u\) et \(v\) (admis).
Par exemple, l'alignement suivant de \(\mathtt{chien}\) et \(\mathtt{chat}\) est de coût \(3\) :
Récurrence. Pour \(i \in \range{0}{n}\) et \(j \in \range{0}{m}\), on note \(D(i,j)\) la distance d'édition entre \(u_1 \dots u_i\) et \(v_1 \dots v_j\), qui est donc le coût minimal d'un alignement de ces deux préfixes. On a \(D(i,0) = i\), \(D(0,j) = j\) et, pour \(i, j \ge 1\), en notant \(\delta = 0\) si \(u_i = v_j\) et \(\delta = 1\) sinon :
En effet, le seul alignement de \(u_1 \dots u_i\) et du mot vide est formé de \(i\) colonnes \((u_k, \texttt{-})\), de coût \(i\), et de même pour \(D(0,j)\). Pour \(i, j \ge 1\), la dernière colonne d'un alignement de \(u_1 \dots u_i\) et \(v_1 \dots v_j\) est de l'une des trois formes \((u_i, \texttt{-})\), \((\texttt{-}, v_j)\) ou \((u_i, v_j)\). En la retirant, on obtient un alignement respectivement de \((u_1 \dots u_{i-1}, v_1 \dots v_j)\), de \((u_1 \dots u_i, v_1 \dots v_{j-1})\) ou de \((u_1 \dots u_{i-1}, v_1 \dots v_{j-1})\), dont le coût est inférieur de respectivement \(1\), \(1\) et \(\delta\). Le coût de tout alignement est donc supérieur ou égal au membre de droite. Réciproquement, en ajoutant l'une de ces trois colonnes à un alignement optimal du sous-problème correspondant, on obtient un alignement dont le coût est le terme correspondant du minimum.
Voici le tableau des \(D(i,j)\) pour \(u = \mathtt{chien}\) (lignes) et \(v = \mathtt{chat}\) (colonnes) :
| \(\varepsilon\) | c | h | a | t | |
|---|---|---|---|---|---|
| \(\varepsilon\) | 0 | 1 | 2 | 3 | 4 |
| c | 1 | 0 | 1 | 2 | 3 |
| h | 2 | 1 | 0 | 1 | 2 |
| i | 3 | 2 | 1 | 1 | 2 |
| e | 4 | 3 | 2 | 2 | 2 |
| n | 5 | 4 | 3 | 3 | 3 |
On lit \(d(\mathtt{chien}, \mathtt{chat}) = 3\) dans la dernière case.
Tabulation. Chaque valeur dépend de la case au-dessus, de celle à gauche et de celle en diagonale : on remplit le tableau ligne par ligne, de gauche à droite.
let distance_edition u v =
let n = String.length u and m = String.length v in
(* d.(i).(j) : distance d'édition de u[0..i-1] à v[0..j-1] *)
let d = Array.make_matrix (n + 1) (m + 1) 0 in
for i = 0 to n do d.(i).(0) <- i done;
for j = 0 to m do d.(0).(j) <- j done;
for i = 1 to n do
for j = 1 to m do
let c = if u.[i-1] = v.[j-1] then 0 else 1 in
d.(i).(j) <- min (min (d.(i-1).(j) + 1) (d.(i).(j-1) + 1))
(d.(i-1).(j-1) + c)
done
done;
d.(n).(m)
#include <stdlib.h>
#include <string.h>
int min3(int a, int b, int c)
{
int m = a < b ? a : b;
return m < c ? m : c;
}
int distance_edition(const char *u, const char *v)
{
int n = strlen(u), m = strlen(v);
/* d[i * (m+1) + j] : distance d'édition de u[0..i-1] à v[0..j-1] */
int *d = malloc(sizeof(int) * (n + 1) * (m + 1));
for (int i = 0; i <= n; i++)
for (int j = 0; j <= m; j++)
{
if (i == 0)
d[j] = j;
else if (j == 0)
d[i * (m + 1)] = i;
else
{
int c = u[i - 1] == v[j - 1] ? 0 : 1;
d[i * (m + 1) + j] = min3(d[(i - 1) * (m + 1) + j] + 1,
d[i * (m + 1) + j - 1] + 1,
d[(i - 1) * (m + 1) + j - 1] + c);
}
}
int res = d[n * (m + 1) + m];
free(d);
return res;
}
def distance_edition(u, v):
n, m = len(u), len(v)
# d[i][j] : distance d'édition de u[0..i-1] à v[0..j-1]
d = [[0] * (m + 1) for _ in range(n + 1)]
for i in range(n + 1):
d[i][0] = i
for j in range(m + 1):
d[0][j] = j
for i in range(1, n + 1):
for j in range(1, m + 1):
c = 0 if u[i-1] == v[j-1] else 1
d[i][j] = min(d[i-1][j] + 1, d[i][j-1] + 1, d[i-1][j-1] + c)
return d[n][m]
La complexité temporelle et spatiale est en \(O(nm)\). Pour obtenir la suite d'opérations, on remonte le tableau depuis \((n,m)\) en cherchant à chaque étape un terme du minimum qui réalise \(D(i,j)\). Si on ne veut que la distance, il suffit de garder deux lignes du tableau, ce qui donne une complexité spatiale en \(O(\min(n,m))\) quitte à échanger \(u\) et \(v\).
Plus longue sous-séquence palindromique¶
Exercice
On se donne une chaîne de caractères et on cherche la plus longue chaîne extraite qui soit un palindrome.
Par exemple, dans abracadabra il y a aradara comme plus long
palindrome extrait.
Déterminer une plus longue sous-séquence palindromique d'une chaîne de caractères.
Travaux pratiques¶
Pour d'autres exemples rédigés (ordonnancement de tâches pondérées, plus longue sous-suite commune), voir aussi la page Algorithmique exacte.
