Ces TP mettent en œuvre les notions du chapitre sur les graphes.

Parcours de graphes en C

Représentation

On va considérer le type suivant pour les graphes qui suppose qu'on n'aura jamais plus que MAXV sommets. On utilise ici une constante avec l'alias #define : partout où on écrit MAXV, il sera remplacé par la valeur 100.

#define MAXV 100 /* nombre maximum de sommets */

struct edgenode {
    int y; // le voisin
    struct edgenode *next; // la suite de la liste
};
typedef struct edgenode edgenode;

struct graph {
    edgenode *edges[MAXV]; // tableau de listes d'adjacence
    int degree[MAXV]; // le degré de chaque sommet
    int nvertices;
    int nedges;
    bool directed; // indique si le graphe est orienté
};
typedef struct graph graph;

Dans un graphe non orienté, nedges compte chaque arête une seule fois, même si elle apparaît dans deux listes d'adjacence.

Question 1. Écrire une fonction

void initialize_graph(graph *g, bool directed);

qui initialise le graphe g passé par pointeur comme étant le graphe vide, orienté ou non selon la valeur de directed.

Attention vous êtes libres d'initialiser les listes d'adjacence à la liste vide ou de considérer que cela sera fait dans la fonction read_graph ci-dessous.

Corrigé
void initialize_graph(graph *g, bool directed)
{
    g->directed = directed;
    g->nvertices = 0;
    g->nedges = 0;
    for (int i = 0; i < MAXV; i++)
    {
        g->edges[i] = NULL;
        g->degree[i] = 0;
    }
}

Question 2. Écrire une fonction

void insert_edge(graph *g, int x, int y, bool directed);

qui insère une arête de x à y en considérant g comme orienté ou non selon directed et donc en ignorant g->directed.

Attention il faudra prendre garde au fait que g soit orienté ou non. Dans le second cas, on représente les arêtes comme dans un graphe orienté symétrique, donc il faut en ajouter deux. C'est la raison pour laquelle on utilise le paramètre directed plutôt que de consulter g->directed : on pourra ainsi appeler récursivement insert_edge(g, y, x, true).

Corrigé
void insert_edge(graph *g, int x, int y, bool directed)
{
    edgenode *edge = malloc(sizeof(edgenode));
    edge->y = y;
    edge->next = g->edges[x];
    g->edges[x] = edge;
    g->degree[x] = 1 + g->degree[x];
    if (!directed) {
        insert_edge(g, y, x, true);
    } else {
        g->nedges = 1 + g->nedges;
    }
}

Pour travailler sur des graphes, on va écrire une fonction permettant de lire un fichier contenant le graphe sous le format suivant :

  • une première ligne contenant trois entiers, le nombre de sommets \(n\), le nombre d'arêtes \(p\) et 0 ou 1 selon que le graphe soit non orienté ou orienté ;
  • ensuite \(p\) lignes contenant deux entiers \(i\) et \(j\) et indiquant qu'il y a une arête de \(i\) vers \(j\).

Par exemple :

4 5 1
0 1
0 2
1 2
2 3
3 1

sera représenté par le graphe :

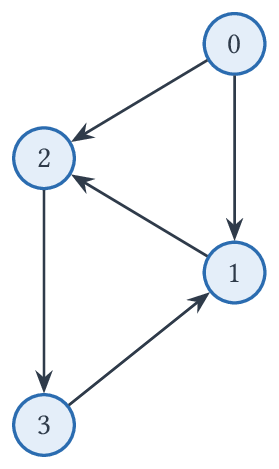

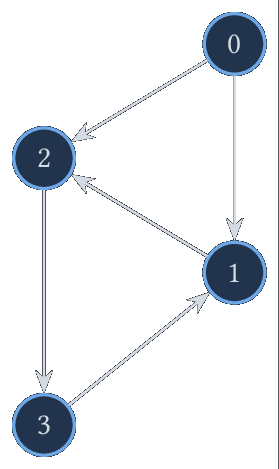

Graphe orienté décrit par le fichier d'exemple. Graphe orienté décrit par le fichier d'exemple.
Graphe orienté décrit par le fichier d'exemple.

Remarque

On va utiliser ici l'entrée standard, c'est-à-dire l'entrée de l'utilisateur depuis le terminal. Cependant, il est possible de rediriger cette entrée depuis un fichier. En effet, si on appelle

./monprogramme < monfichier

alors l'entrée standard sera le contenu de monfichier. Cela permet de ne pas avoir à se préoccuper d'ouvrir de fichier et d'utiliser directement scanf.

Rappel scanf("%d %d", &x, &y); va lire deux entiers et placer la valeur du premier dans x et la valeur du second dans y.

Question 3. Écrire une fonction

void read_graph(graph *g);

qui lit un graphe depuis l'entrée standard et le place dans g après l'avoir initialisé.

Corrigé

Attention à ne pas lire directement le nombre d'arêtes dans g->nedges : ce champ est déjà incrémenté par insert_edge.

void read_graph(graph *g)
{
    int directed, nedges;
    initialize_graph(g, false);
    scanf("%d %d %d", &g->nvertices, &nedges, &directed);
    assert(0 <= g->nvertices && g->nvertices <= MAXV);
    g->directed = directed == 1;
    // g->nedges est mis à jour par insert_edge
    for (int i = 0; i < nedges; i++)
    {
        int x, y;
        scanf("%d %d", &x, &y);
        insert_edge(g, x, y, g->directed);
    }
}

Question 4. Écrire une fonction

void free_edges(graph *g);

qui libère les listes d'adjacence.

Corrigé
void free_edges(graph *g)
{
    for (int i = 0; i < g->nvertices; i++)
    {
        edgenode *n = g->edges[i];
        while(n != NULL)
        {
            edgenode *temp = n->next;
            free(n);
            n = temp;
        }
        g->edges[i] = NULL;
    }
}

Parcours en profondeur récursif

On va modifier la structure de graphe et rajouter trois nouveaux champs :

bool discovered[MAXV]; // Quels sommets sont connus
bool processed[MAXV]; // Quels sommets sont traités
int parent[MAXV]; // parent[x] est le père de x dans le parcours
                  // s'il n'y en a pas, c'est -1

Remarque

Avec tous les champs ajoutés dans la suite, une valeur de type graph occupe plusieurs kilo-octets. On évitera de la passer par valeur et on pourra l'allouer avec malloc dans le main.

Question 5. Écrire une fonction

void initialize_search(graph *g);

qui initialise ces tableaux pour commencer une nouvelle recherche.

Corrigé
void initialize_search(graph *g)
{
    for (int i = 0; i < g->nvertices; i++)
    {
        g->discovered[i] = false;
        g->processed[i] = false;
        g->parent[i] = -1;
    }
}

On va définir trois fonctions qui seront appelées lors d'un parcours et qu'on pourra redéfinir.

void process_vertex_early(graph *g, int v)
{
    printf("processing vertex %d\n", v);
}

void process_vertex_late(graph *g, int v)
{
}

void process_edge(graph *g, int x, int y)
{
    printf("processed edge %d --> %d\n", x, y);
}

Question 6. Écrire une fonction récursive

void dfs(graph *g, int x);

qui effectue un parcours en profondeur en partant du sommet x.

Cette fonction va appeler process_vertex_early au début du traitement de x, process_vertex_late à la fin et process_edge pour chaque arête rencontrée.

Attention si le graphe est non orienté et qu'on a rencontré x -> y dans cet ordre, on ne fera pas de traitement dans le sens y -> x.

Corrigé

On traite les arêtes de l'arbre x -> y avant de découvrir y, ce qui permettra de les reconnaître dans process_edge (y n'est pas encore découvert).

void dfs(graph *g, int x)
{
    g->discovered[x] = true;
    process_vertex_early(g, x);

    edgenode *n = g->edges[x];
    while (n != NULL)
    {
        int y = n->y;
        if (!g->discovered[y])
        {
            // arête de l'arbre : on la traite avant de découvrir y
            process_edge(g, x, y);
            g->parent[y] = x;
            dfs(g, y);
        }
        else if (g->directed || (!g->processed[y] && g->parent[x] != y))
        {
            // dans un graphe non orienté, on ne traite pas y -> x si
            // x -> y a déjà été traitée (y est le père de x ou y est traité)
            process_edge(g, x, y);
        }
        n = n->next;
    }

    process_vertex_late(g, x);
    g->processed[x] = true;
}

Question 7. Comme on l'a démontré, le parcours dans un graphe non orienté permet de traiter exactement la composante connexe du sommet de départ.

Écrire une fonction

void connected_components(graph *g);

qui affiche les composantes connexes sous la forme (l'ordre des sommets dépendant de celui des listes d'adjacence) :

Component 1: 0 1 2 3 4
Component 2: 5 6 7

pour le graphe

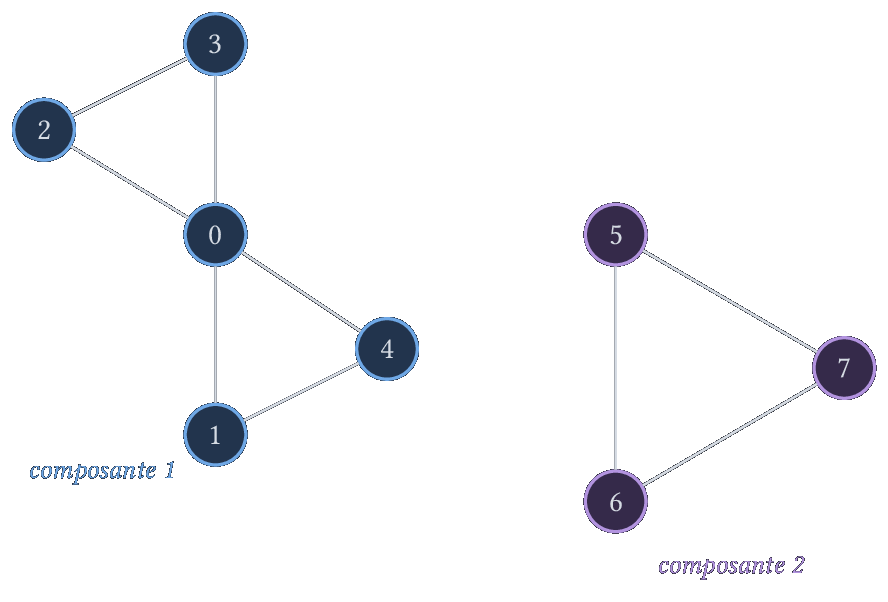

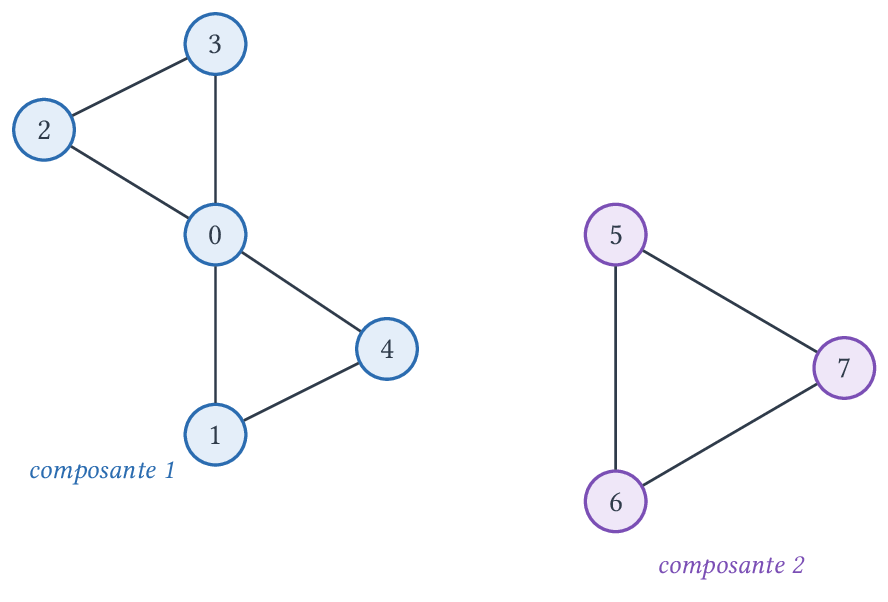

Graphe à deux composantes connexes : 0,1,2,3,4 et 5,6,7. Graphe à deux composantes connexes : 0,1,2,3,4 et 5,6,7.
Graphe à deux composantes connexes : $\{0,1,2,3,4\}$ et $\{5,6,7\}$.

Il sera nécessaire de modifier les fonctions process_*.

Corrigé

On remplace les fonctions par :

void process_vertex_early(graph *g, int v)
{
    printf(" %d", v);
}

void process_vertex_late(graph *g, int v)
{
}

void process_edge(graph *g, int x, int y)
{
}

et on définit :

void connected_components(graph *g)
{
    initialize_search(g);
    int comp = 0;
    for (int i = 0; i < g->nvertices; i++)
    {
        if (!g->discovered[i])
        {
            comp = comp + 1;
            printf("Component %d:", comp);
            dfs(g, i);
            printf("\n");
        }
    }
}

On relance ainsi le parcours en repartant d'un sommet non découvert. Avec le fichier donné en exemple ci-dessous (où les arêtes sont insérées en tête des listes d'adjacence), on obtient Component 1: 0 4 1 3 2 et Component 2: 5 7 6.

8 9 0
0 1
0 2
0 3
1 4
4 0
3 2
5 6
5 7
7 6

Question 8. Adaptez le parcours pour détecter des cycles. Quand vous détectez un cycle, affichez les sommets qui le composent. Dans le graphe précédent, avec le fichier ci-dessus, il faut afficher :

Cycle : 0 1 4
Cycle : 0 2 3
Cycle : 5 6 7
Corrigé

Il suffit de changer process_edge dans le parcours de toutes les composantes pour détecter les arêtes arrière : on affiche alors le cycle en remontant les pères depuis x jusqu'à y.

void process_edge(graph *g, int x, int y)
{
    // Teste si on a une arête arrière
    if (g->discovered[y]
            && !g->processed[y]
            && (g->directed || g->parent[x] != y))
    {
        printf("Cycle : %d", y);
        int cur = x;
        while (cur != y && cur > -1)
        {
            printf(" %d", cur);
            cur = g->parent[cur];
        }
        printf("\n");
    }
}

Question 9. À l'aide d'un parcours, déterminez si un graphe non orienté est biparti.

Corrigé

On rajoute des champs

bool color[MAXV];
bool bipartite;

dans graph et on commence en donnant la couleur true au sommet de départ de chaque parcours. Ensuite, il suffit de colorer y avec la couleur différente de celle de \(x\) quand on découvre \(y\) par une arête \(x \rightarrow y\) de l'arbre, puis de vérifier à chaque autre arête qu'elle relie des sommets de couleurs différentes.

void process_edge(graph *g, int x, int y)
{
    if (!g->discovered[y])
        // arête de l'arbre : y prend la couleur opposée à celle de x
        g->color[y] = !g->color[x];
    else
        g->bipartite = g->bipartite && (g->color[x] != g->color[y]);
}

bool is_bipartite(graph *g)
{
    initialize_search(g);
    g->bipartite = true;
    for (int i = 0; i < g->nvertices; i++)
    {
        if (!g->discovered[i])
        {
            g->color[i] = true;
            dfs(g, i);
        }
    }
    return g->bipartite;
}

En effet, si le graphe est biparti, la couleur imposée à chaque sommet par l'arbre de parcours est celle de sa classe, et aucune arête ne relie deux sommets de même couleur ; réciproquement, si aucune arête ne relie deux sommets de même couleur, les deux couleurs forment une bipartition.

Temps et classification des arêtes

On rajoute à la structure graph deux tableaux et un entier :

int time; // l'horloge
int entry_time[MAXV];
int exit_time[MAXV];

Question 10. Rajouter à dfs le maintien de l'horloge et des temps d'entrée et de sortie.

Corrigé

Il suffit de modifier les traitements de sommets (en ayant initialisé g->time à 0) :

void process_vertex_early(graph *g, int v)
{
    g->entry_time[v] = g->time;
    g->time = g->time + 1;
}

void process_vertex_late(graph *g, int v)
{
    g->exit_time[v] = g->time;
    g->time = g->time + 1;
}

On définit des constantes :

#define TREE 0
#define BACK 1
#define FORWARD 2
#define CROSS 3

Question 11. Écrire une fonction :

int edge_classification(graph *g, int x, int y);

qui pourra être appelée dans process_edge pour déterminer la classe d'une arête selon les constantes précédentes (voir la classification des arêtes dans le cours). On renverra -1 si l'arête ne peut être déterminée (est-ce possible ?).

Corrigé

Avec notre dfs, une arête de l'arbre est traitée avant que y soit découvert. Sinon, y est découvert : il est soit en cours de traitement (c'est un ancêtre de x, arête arrière), soit déjà traité, et on compare alors les temps d'entrée. Chaque arête tombe donc dans l'un des quatre cas et on ne renvoie jamais -1. Dans un graphe non orienté, on n'obtient que des arêtes de l'arbre et des arêtes arrière.

int edge_classification(graph *g, int x, int y)
{
    if (!g->discovered[y])
        return TREE;
    if (!g->processed[y])
        return BACK;
    if (g->entry_time[x] < g->entry_time[y])
        return FORWARD;
    return CROSS;
}

Parcours avec une structure

On va réutiliser ici des implémentations de files et de piles dans un tableau de taille fixe.

Question 12. Compléter les implémentations en se basant sur ce qui a déjà été fait dans les TP précédents. On choisit une capacité MAXQ suffisante pour la suite (voir la question suivante).

#define MAXQ (MAXV * MAXV + 1)

struct queue {
    int elts[MAXQ];
    int front;
    int back;
};
typedef struct queue queue;

struct stack {
    int elts[MAXQ];
    int back;
};
typedef struct stack stack;

void init_stack(stack *s)
{
    // initialise la pile
}

bool empty_stack(stack *s)
{
    // indique si la pile est vide
}

int pop(stack *s)
{
    // dépile un élément
}

void push(stack *s, int x)
{
    // empile x sur la pile s
}

void init_queue(queue *s)
{
    // initialise la file
}

bool empty_queue(queue *s)
{
    // indique si la file est vide
}

int dequeue(queue *s)
{
    // défile un élément
}

void enqueue(queue *s, int x)
{
    // enfile x sur la file s
}
Corrigé
void init_stack(stack *s)
{
    s->back = 0;
}

bool empty_stack(stack *s)
{
    return s->back == 0;
}

int pop(stack *s)
{
    assert(s->back > 0);
    s->back = s->back - 1;
    return s->elts[s->back];
}

void push(stack *s, int x)
{
    assert(s->back < MAXQ);
    s->elts[s->back] = x;
    s->back = s->back + 1;
}

// file circulaire : on laisse toujours une case vide pour
// distinguer la file vide (front == back) de la file pleine
void init_queue(queue *s)
{
    s->front = 0;
    s->back = 0;
}

bool empty_queue(queue *s)
{
    return s->front == s->back;
}

int dequeue(queue *s)
{
    assert(!empty_queue(s));
    int x = s->elts[s->front];
    s->front = (s->front + 1) % MAXQ;
    return x;
}

void enqueue(queue *s, int x)
{
    assert((s->back + 1) % MAXQ != s->front);
    s->elts[s->back] = x;
    s->back = (s->back + 1) % MAXQ;
}

Question 13. Écrire des fonctions

void dfs_stack(graph *g, int src);
void bfs(graph *g, int src);

effectuant un parcours en utilisant pour les sommets à visiter une pile ou une file (c'est le parcours quelconque du cours). On ne pourra pas maintenir les temps de sortie ici car cela n'a plus vraiment de sens.

Corrigé

Chaque sommet traité ajoute tous ses voisins dans le sac : on peut donc ajouter jusqu'à \(|A| + 1 \le\) MAXV * MAXV + 1 sommets, ce qui justifie la capacité choisie. Une structure de taille fixe sur la pile d'appel serait trop grosse : on l'alloue avec malloc.

void dfs_stack(graph *g, int src)
{
    stack *s = malloc(sizeof(stack));
    init_stack(s);
    push(s, src);
    while (!empty_stack(s))
    {
        int x = pop(s);
        if (!g->processed[x])
        {
            g->processed[x] = true;
            process_vertex_early(g, x);

            edgenode *n = g->edges[x];
            while (n != NULL)
            {
                push(s, n->y);
                n = n->next;
            }
        }
    }
    free(s);
}

void bfs(graph *g, int src)
{
    queue *s = malloc(sizeof(queue));
    init_queue(s);
    enqueue(s, src);
    while (!empty_queue(s))
    {
        int x = dequeue(s);
        if (!g->processed[x])
        {
            g->processed[x] = true;
            process_vertex_early(g, x);

            edgenode *n = g->edges[x];
            while (n != NULL)
            {
                enqueue(s, n->y);
                n = n->next;
            }
        }
    }
    free(s);
}

Question 14. À l'aide d'un parcours en largeur, déterminez, étant donnés un sommet x et un sommet y de sa composante connexe, un plus court chemin de x vers y. On l'affichera sous la forme 0 -- 3 -- 1 -- 5.

Corrigé

On rajoute un champ comme vu dans le cours :

int d[MAXV];

on marque d[x] = 0 et on utilise un parcours en largeur où l'on marque les sommets dès qu'on les ajoute dans la file, en retenant leur père. On n'ajoute ainsi chaque sommet qu'une fois dans la file.

void bfs_dist(graph *g, int src)
{
    queue *s = malloc(sizeof(queue));
    init_queue(s);
    enqueue(s, src);
    g->discovered[src] = true;
    g->d[src] = 0;

    while (!empty_queue(s))
    {
        int x = dequeue(s);
        g->processed[x] = true;

        edgenode *n = g->edges[x];
        while (n != NULL)
        {
            if (!g->discovered[n->y])
            {
                g->discovered[n->y] = true;
                g->d[n->y] = 1 + g->d[x];
                g->parent[n->y] = x;
                enqueue(s, n->y);
            }
            n = n->next;
        }
    }
    free(s);
}

void print_path(graph *g, int x, int y)
{
    // affiche le chemin de x à y en remontant les pères depuis y
    if (y == x)
        printf("%d", x);
    else
    {
        print_path(g, x, g->parent[y]);
        printf(" -- %d", y);
    }
}

void shortest_path(graph *g, int x, int y)
{
    initialize_search(g);
    for (int i = 0; i < g->nvertices; i++)
        g->d[i] = -1;
    bfs_dist(g, x);
    assert(g->d[y] != -1); // y est dans la composante de x
    print_path(g, x, y);
    printf("\n");
}

Étude d'un graphe issu d'un réseau social

Dans ce TP on va étudier le graphe orienté des abonnés (followers) du compte Twitter @ENSdeLyon.

Une représentation graphique de ce graphe est donnée dans l'image suivante :

Les sommets sont les comptes donnés par leur identifiant (le @identifiant de Twitter) et une arête \(x \rightarrow y\) indique que le compte \(x\) est abonné au compte \(y\).

Ce graphe est assez conséquent : il comporte 8418 sommets et 305288 arêtes. Il nous permettra ainsi d'étudier en pratique la complexité des différents algorithmes étudiés. On va commencer par lire ce graphe depuis un fichier, ensuite, on en déduira différents graphes associés (sous-graphes, symétrisés par excès ou par défaut…) sur lesquels on pourra appliquer les algorithmes demandés. Une table de résultats est fournie en fin de TP pour vérifier vos résultats.

Définition et lecture du graphe

Le graphe est donné dans le fichier ENSdeLyon.graph. Il s'agit d'un fichier texte ayant la structure suivante :

  • un entier n_sommets sur une ligne ;
  • un entier n_aretes sur une ligne ;
  • n_sommets lignes contenant une chaîne de caractères représentant l'identifiant d'un sommet ;
  • n_aretes couples de lignes comportant sur la première un entier src et sur la seconde un entier tgt indiquant une arête src -> tgt.

Question 15. Expliquer pourquoi cela ne semble pas être une bonne idée de représenter ce graphe par une matrice d'adjacence.

Corrigé

La matrice aurait \(8418^2 \approx 7 \times 10^7\) cases, alors qu'il n'y a que 305 288 arêtes : moins d'une case sur 200 serait utile. Les listes d'adjacence occupent un espace en \(O(|S| + |A|)\) et permettent de parcourir les voisins d'un sommet en temps proportionnel à son degré.

On va utiliser le type suivant permettant de représenter le graphe par listes d'adjacence :

type graphe = {
    sommets : string array;
    aretes : int list array
}

Pour lire le graphe depuis le fichier, le plus simple est de le rediriger sur l'entrée standard (Rappel ./monprogramme < monfichier) et d'utiliser les deux fonctions suivantes :

  • read_int : unit -> int lit une ligne composée d'un entier et renvoie sa valeur ;
  • read_line : unit -> string lit une ligne et la renvoie sans le caractère de saut de ligne, c'est-à-dire, sans le '\n'.

Alternativement, on peut lire le graphe depuis un fichier avec :

  • open_in : string -> in_channel qui crée un descripteur de fichier en lecture pour le nom de fichier passé en paramètre ;
  • input_line : in_channel -> string qui lit une ligne dans le descripteur et la renvoie sans le saut de ligne ;
  • int_of_string : string -> int qui convertit une chaîne contenant un entier en entier.

Question 16. Écrire une fonction read_graphe : unit -> graphe qui lit un graphe dans le format précédent sur l'entrée standard et tester que vous arrivez à lire le fichier.

Un graphe minimaliste de 3 sommets et 4 arêtes est donné dans le fichier test.graph afin de vous permettre de tester votre fonction.

Corrigé
let read_graphe () =
    let nb_sommets = read_int () in
    let nb_aretes = read_int () in

    let sommets = Array.init nb_sommets
        (fun _ -> read_line ()) in

    let aretes = Array.make nb_sommets [] in

    for _ = 0 to nb_aretes - 1 do
        let src = read_int () in
        let tgt = read_int () in

        aretes.(src) <- tgt :: aretes.(src)
    done;
    { sommets=sommets; aretes=aretes }

Si \(G = (S,A)\) est un graphe dont les sommets sont énumérés \(S = \{ s_0, s_1, \dots, s_{n-1} \}\), on note, pour \(p \le n\), \(G_p\) le sous-graphe induit par \(\{ s_0, \dots, s_{p-1} \}\).

Question 17. Écrire une fonction restriction : graphe -> int -> graphe telle que restriction g p, où g est la représentation d'un graphe \(G\), renvoie la représentation du graphe \(G_p\).

Corrigé

On adopte une approche proche de la fonction précédente : on itère sur les arêtes du graphe initial et on ne sélectionne que celles qui sont compatibles avec la restriction.

let restriction g p =
    let sommets = Array.sub g.sommets 0 p in
    let aretes = Array.make p [] in
    for i = 0 to p - 1 do
        List.iter (fun j ->
            if j < p then aretes.(i) <- j :: aretes.(i))
            g.aretes.(i)
    done;
    { sommets = sommets; aretes = aretes }

Notons ici qu'on aurait pu avoir une approche plus fonctionnelle pour sélectionner les bonnes arêtes :

let restriction g p =
    let sommets = Array.sub g.sommets 0 p in
    let aretes = Array.map (List.filter ((>)p))
        (Array.sub g.aretes 0 p) in
    { sommets = sommets; aretes = aretes }

Si \(G = (S,A)\) est un graphe orienté, on a vu au paragraphe Graphes non orientés les graphes non orientés par défaut et par excès, \(G^-\) et \(G^+\), qui lui sont associés.

Question 18. Écrire des fonctions par_defaut : graphe -> graphe et par_exces : graphe -> graphe qui, étant donné un graphe \(G\), renvoient les graphes \(G^-\) et \(G^+\) représentés en tant que graphes orientés symétriques.

Corrigé

On adopte encore l'approche de création par remplissage.

let par_defaut g =
    let n = Array.length g.sommets in
    let sommets = Array.copy g.sommets in
    let aretes = Array.make n [] in
    for i = 0 to n - 1 do
        List.iter (fun j ->
            if List.mem i g.aretes.(j)
            then aretes.(i) <- j :: aretes.(i))
            g.aretes.(i)
    done;
    { sommets = sommets; aretes = aretes }

let par_exces g =
    let n = Array.length g.sommets in
    let sommets = Array.copy g.sommets in
    (* on recopie les arêtes existantes *)
    let aretes = Array.copy g.aretes in
    for i = 0 to n - 1 do
        List.iter (fun j ->
            (* on rajoute les retours absents *)
            if not (List.mem i g.aretes.(j))
            then aretes.(j) <- i :: aretes.(j))
            g.aretes.(i)
    done;
    { sommets = sommets; aretes = aretes }

Si \(G = (S,A)\) est un graphe orienté, on note \(rev(G) = (S,A')\) son miroir qui vérifie \((i,j) \in A \iff (j,i) \in A'\), c'est-à-dire qui renverse toutes les arêtes.

Question 19. Écrire une fonction miroir : graphe -> graphe qui renvoie le miroir d'un graphe.

Corrigé

Cette fonction ressemble à la construction du graphe par excès, sans recopier les arêtes initiales :

let miroir g =
    let n = Array.length g.sommets in
    let sommets = Array.copy g.sommets in
    let aretes = Array.make n [] in
    for i = 0 to n - 1 do
        List.iter (fun j -> aretes.(j) <- i :: aretes.(j))
            g.aretes.(i)
    done;
    { sommets = sommets; aretes = aretes }

Dans la suite du sujet, on note \(\mathcal{G}\) le graphe des abonnés contenu dans le fichier. On va considérer dans la suite les graphes : \(\mathcal{G}, rev(\mathcal{G}), \mathcal{G}^-, \mathcal{G}^+, \mathcal{G}_{500}, rev(\mathcal{G}_{500}), \mathcal{G}_{500}^-\) et \(\mathcal{G}_{500}^+\).

Statistiques sur les degrés

Question 20. Écrire une fonction stat_degre : graphe -> int * float qui renvoie un couple \((d_{max}, d_{moy})\) où \(d_{max}\) est le plus grand des degrés (sortants) du graphe et \(d_{moy}\) est le degré moyen donné par un nombre flottant.

Corrigé

On itère directement sur les sommets :

let stat_degre g =
    let n = Array.length g.sommets in
    let sum_d, max_d = ref 0, ref 0 in
    for i = 0 to n-1 do
        let d = List.length g.aretes.(i) in
        max_d := max !max_d d;
        sum_d := !sum_d + d
    done;
    !max_d, float_of_int !sum_d /. float_of_int n

Notons qu'on peut, ici aussi, écrire une fonction utilisant la bibliothèque standard efficacement :

let stat_degre g =
    let a = Array.map List.length g.aretes in
    let fold = Array.fold_left in
    let foi = float_of_int in
    let n = Array.length g.aretes in
    fold max 0 a, foi (fold (+) 0 a) /. foi n

Parcours en largeur

On va réaliser ici un parcours en largeur qui sera amené à être modifié et enrichi dans les questions suivantes. On vous laisse libre d'enrichir ce parcours en utilisant des fonctionnelles pour les traitements ou de modifier le code du parcours directement.

Pour utiliser une file, on va utiliser le module Queue. Dans le parcours on va calculer la fonction de distance d et pour gérer les cas où \(d(x) = \infty\), on va la représenter par un int option array. Si d.(x) = None c'est que x est inconnu, on peut donc se servir de ce tableau pour avoir l'état d'un sommet.

Question 21. Écrire une fonction bfs : graphe -> int -> int option array * int option array telle que bfs g x renvoie un couple (d,parent) où d.(y) est la distance minimale de \(x\) à \(y\) et parent.(y) est l'indice du prédécesseur de y dans un tel chemin de \(x\) à \(y\).

Corrigé

On implémente directement le parcours en largeur vu dans le cours.

let bfs g x =
    let n = Array.length g.sommets in
    let p = Array.make n None in
    let d = Array.make n None in
    let a_traiter = Queue.create () in
    Queue.add x a_traiter;
    d.(x) <- Some 0;
    while not (Queue.is_empty a_traiter) do
        let x = Queue.take a_traiter in
        List.iter (fun y ->
                 Queue.add y a_traiter;
                 p.(y) <- Some x;
                 d.(y) <- Some (Option.get d.(x) + 1))
            (List.filter (fun y -> d.(y) = None)
                g.aretes.(x))
    done;
    d, p

Question 22. Écrire une fonction chemin : graphe -> int option array -> int -> int list telle que chemin g parent y renvoie les sommets présents dans un chemin de x à y, où parent a été obtenu par bfs g x.

Corrigé

On utilise ici la récursivité terminale pour remettre le chemin dans l'ordre.

let chemin g p y =
    let rec aux y l =
        match p.(y) with
        | None -> y :: l
        | Some x -> aux x (y :: l)
    in aux y []

Question 23. Écrire une fonction affiche_chemin : graphe -> int list -> unit qui prend un graphe et un chemin donné par la fonction précédente et l'affiche avec le format :

compte1 -> compte2 -> ... -> compten
Corrigé
let affiche_chemin g p =
    Printf.printf "%s\n"
        (String.concat " -> "
            (List.map (fun i -> g.sommets.(i)) p))

Si \(x \in S\), on note \(\underline{x} = \enscomp{y \in S}{x \leadsto y}\) l'ensemble des sommets accessibles depuis \(x\) (\(x\) compris).

Question 24. Écrire une fonction accessibles : graphe -> int -> int qui calcule le cardinal de \(\underline{x}\) étant donnés un graphe \(G\) et un sommet \(x\) donné par son indice.

Corrigé
let accessibles g x =
    let d, p = bfs g x in
    Array.fold_left (+) 0
        (Array.map
            (fun v -> if v = None then 0 else 1) d)

Question 25. Écrire une fonction max_accessibles : graphe -> int * int qui renvoie un couple \((x, |\underline{x}|)\) où \(x\) est un sommet pour lequel \(|\underline{x}|\) est maximal.

Corrigé
let max_accessibles g =
    let m, v = ref 0, ref (accessibles g 0) in
    for i = 1 to Array.length g.sommets - 1 do
        let v' = accessibles g i in
        if v' > !v
        then ( v := v'; m := i )
    done;
    !m, !v

Plus long chemin et diamètre

Question 26. Écrire une fonction plus_loin : graphe -> int -> int * int * int list telle que plus_loin g x renvoie un triplet (y, d, c) où y est un sommet accessible depuis x le plus éloigné de x, d sa distance à x et c un plus court chemin de x à y.

Corrigé
let plus_loin g x =
    let n = Array.length g.sommets in
    let d, p = bfs g x in
    let i = ref 0 in
    while d.(!i) = None do
        incr i
    done;
    let m = ref (!i) in
    for j = !i+1 to n - 1 do
        match d.(j) with
        | Some v -> if v > Option.get d.(!m) then m := j
        | None -> ()
    done;
    let v = Option.get d.(!m) in
    !m, v, chemin g p !m

On appelle ici diamètre d'un graphe la plus grande distance \(d(x,y)\) entre deux sommets tels que \(y\) est accessible depuis \(x\).

Question 27. Écrire une fonction diametre : graphe -> int list qui renvoie un chemin réalisant le diamètre d'un graphe.

Corrigé

On lance un parcours en largeur depuis chaque sommet, ce qui donne une complexité en \(O(|S|(|S|+|A|))\).

let diametre g =
    let n = Array.length g.sommets in
    let v, p = ref (-1), ref [] in
    for i = 0 to n-1 do
        let j, v', chemin = plus_loin g i in
        if !v < v'
        then begin
            v := v';
            p := chemin
        end
    done;
    !p

Table de résultats

Attention : s'il faut peu de temps pour obtenir les résultats pour le sous-graphe de 500 sommets, c'est beaucoup plus long sur le graphe en entier (de l'ordre de la minute pour le calcul des diamètres, en compilant avec ocamlopt). En cas d'égalité, le sommet ou le chemin obtenu peut dépendre de l'ordre des listes d'adjacence.

  • \(\mathcal{G}_{500}\) :

    degré max 10
degré moyen 0.430000
max_accessibles Mishkalashnikov avec 16 sommets
Diamètre 7 réalisé par :
Isaac__K -> naxonlabs -> faezeh_db -> MooreInst ->
    fath_gabrielle -> hypothesesorg -> ScienceFactor -> savantures

  • \(rev(\mathcal{G}_{500})\) :

    degré max 31
degré moyen 0.430000
max_accessibles savantures avec 76 sommets
Diamètre 7 réalisé par :
savantures -> ScienceFactor -> hypothesesorg ->
    fath_gabrielle -> MooreInst -> faezeh_db -> naxonlabs -> Isaac__K

  • \(\mathcal{G}_{500}^-\) :

    degré max 4
degré moyen 0.176000
max_accessibles SeverineWozniak avec 8 sommets
Diamètre 4 réalisé par :
QLMB8mars -> giu_sapio -> louise_tbr -> GroupeImpec -> halfbloodqueenx

  • \(\mathcal{G}_{500}^+\) :

    degré max 32
degré moyen 0.684000
max_accessibles helloselyn avec 98 sommets
Diamètre 12 réalisé par :
TsamiyahL -> FES_AFNEUS -> FlorestanAFNEUS -> FedeAddiction ->
    LS46151053 -> hypothesesorg -> Osec2022 -> ardakaniz ->
    ValRobert974 -> DialloAIbrahim2 -> Defense137 -> KArthemis ->
    SGF_GEOSOC

  • \(\mathcal{G}\) :

    degré max 950
degré moyen 36.266096
max_accessibles Boris_Brana avec 6049 sommets
Diamètre 9 réalisé par :
MonaEmara10 -> SambitPhD -> MIT_CSAIL -> MehdiKaytoue -> gromuald ->
    ECHARDE_ENSL -> cerseilia_ -> dadoyeldado -> Deccefunjoogu -> stoicsalik

  • \(rev(\mathcal{G})\) :

    degré max 3655
degré moyen 36.266096
max_accessibles JustVonBraun avec 7532 sommets
Diamètre 9 réalisé par :
Bonusbasci -> TCebere -> Miruna_Rosca -> h2020prometheus ->
    barENdSonLyon -> INP_CNRS -> ThierryCoulhon -> Phil_Baty ->
    HigherEdFutures -> HEMobilities

  • \(\mathcal{G}^-\) :

    degré max 610
degré moyen 12.069850
max_accessibles augabcoh avec 5352 sommets
Diamètre 10 réalisé par :
LeaLescouzeres -> Gauthier_tls -> MorganeBoulch -> CSNB14 ->
    leo_chapuis -> CCILYONMETRO -> IsabelleHuault -> Phil_Baty ->
    UNIKEhighered -> HigherEdFutures -> HEMobilities

  • \(\mathcal{G}^+\) :

    degré max 3655
degré moyen 60.462343
max_accessibles augabcoh avec 7854 sommets
Diamètre 7 réalisé par :
GabrielMarseres -> caroched -> MarieMoroso -> L3vironaute -> najatvb ->
    LeankonCarotte -> JustVonBraun -> Sardine49160063

Aller plus loin

On propose ici plusieurs pistes de réflexion pour prolonger le TP :

  • On a vu des algorithmes de dessin de graphes adaptés à des petits graphes. La présence de l'interaction sommet-sommet semble leur donner une complexité en \(O(n^2)\) qui est rédhibitoire ici. Cependant, des sommets éloignés ont peu de chance d'interagir, comment pourrait-on modifier l'algorithme pour ignorer les interactions de répulsion entre sommets éloignés ? On remarque que la distance n'est pas un critère valide car les sommets peuvent tous être superposés. Une manière de traiter cela efficacement est de découper le plan en régions par des droites successives. Allez voir la page Binary Space Partitioning et en déduire un algorithme effectif de dessin de graphe adapté.
  • Pour estimer l'importance d'un compte, on ne peut pas se fier à son degré. En effet, celui-ci peut être augmenté artificiellement. Une manière fiable de mesurer l'importance est d'imaginer quelqu'un naviguant aléatoirement sur des comptes en suivant des liens d'abonnement et de mesurer la probabilité qu'il se retrouve sur un compte donné. C'est le principe qui est à la base de l'algorithme PageRank utilisé par Google. Implémenter cet algorithme et en déduire les comptes les plus importants dans cet exemple.

Plus courts chemins en OCaml

Ce TP vous demande plus d'autonomie que les TP précédents. Il s'agit de mobiliser des connaissances plus anciennes et d'implémenter effectivement des algorithmes que l'on comprend bien en pseudo-code.

L'objectif est de pouvoir résoudre des problèmes comme :

Si vous êtes courageux, foncez sans lire la suite ;-)

Écriture naïve de Dijkstra

Écrire une implémentation de Dijkstra reposant sur une référence sur une liste de sommets pour effectuer la recherche du sommet de plus petite priorité. On pourra s'inspirer du programme Python donné dans le cours, à la section Algorithme de Dijkstra.

On considérera, comme pour les autres parcours, que le graphe est donné sous la forme de listes d'adjacence mais cette fois, les listes devront comporter les poids. En supposant que \(S = \{ 0, 1, \dots, n-1 \}\) on utilisera directement le type suivant en supposant des poids entiers positifs :

type graph = (int * int) list array

Pour un sommet \(x\) on a donc une liste de couples \((y,w)\), un pour chaque arête \(x \rightarrow y\), avec \(\pi(x \rightarrow y) = w\).

Ainsi, le graphe suivant :

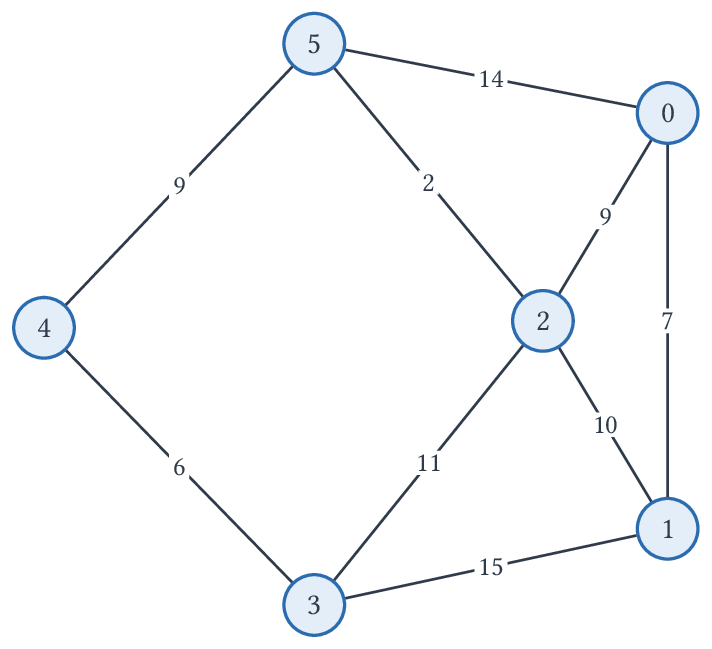

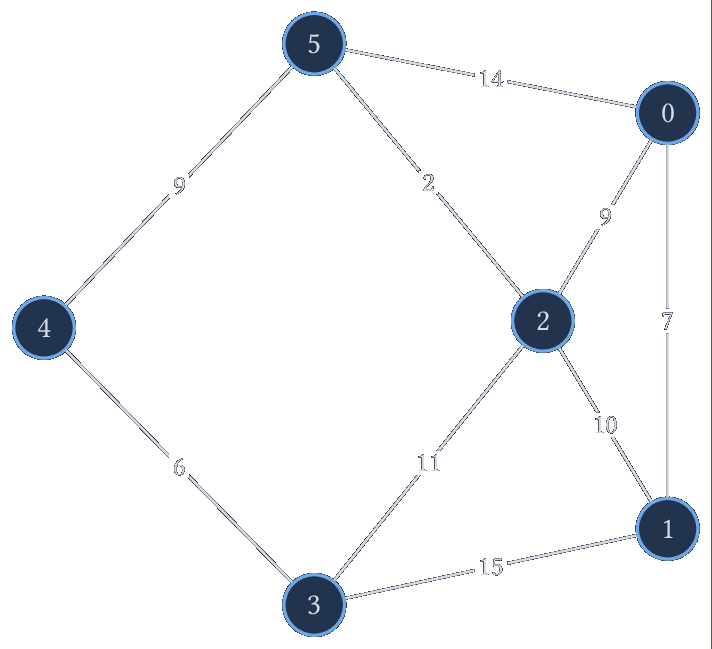

Graphe non orienté pondéré à six sommets. Graphe non orienté pondéré à six sommets.
Graphe non orienté pondéré à six sommets.

est donné par la valeur :

let g = [|
    [ (1, 7); (2, 9); (5, 14) ];
    [ (0, 7); (2, 10); (3, 15) ];
    [ (0, 9); (1, 10); (3, 11); (5, 2) ];
    [ (1, 15); (2, 11); (4, 6) ];
    [ (3, 6); (5, 9) ];
    [ (0, 14); (2, 2); (4, 9) ]
|]

Pour le tableau des distances, on pourra définir un type poids = I | N of int ou considérer pour l'infini un entier plus grand que tous les poids de chemins, comme la somme des poids de toutes les arêtes plus 1, ou encore max_int en faisant attention aux additions.

Corrigé
let rec extrait_plus_petit l d =
    match l with
    | [] -> failwith "impossible"
    | [x] -> (x, [])
    | x::q ->
        let (y, q') = extrait_plus_petit q d in
        if d.(y) < d.(x)
        then (y, x :: q')
        else (x, q)

let dijkstra g src =
    let n = Array.length g in
    let inf = max_int in
    let d = Array.make n inf in
    d.(src) <- 0;
    let marques = Array.make n false in
    let a_traiter = ref [ src ] in
    while !a_traiter <> [] do
        let x, q = extrait_plus_petit !a_traiter d in
        a_traiter := q;
        if not marques.(x)
        then begin
            marques.(x) <- true;
            List.iter (fun (y, poids) ->
                let n_d = d.(x) + poids in
                if n_d < d.(y)
                then begin
                    d.(y) <- n_d;
                    a_traiter := y :: !a_traiter
                end
            ) g.(x)
        end
    done;
    d

Sur le graphe précédent, dijkstra g 0 renvoie [|0; 7; 9; 20; 20; 11|].

Réalisation d'une file de min-priorité

Reprendre l'implémentation des files de priorité du TP sur les tas et files de priorité en faisant en sorte de gérer des couples \((sommet, distance)\) et en faisant attention au fait que distance peut être \(\infty\).

Attention il s'agit ici de file de priorité minimale !

Remarque

Ici, on peut aussi considérer directement la file de priorité maximale et ajouter des opposés.

Corrigé

On utilise ici un tas max et des priorités opposées. Les sommets à distance infinie ne sont jamais ajoutés dans la file.

module Heap = struct
    type 'a t = {
        elts : 'a array;
        mutable length : int
    }

    let make size_max default =
        {
            elts = Array.make size_max default;
            length = 0
        }

    let length heap = heap.length

    let father a =
        if a = 0
        then failwith "root"
        else (a+1)/2 - 1

    let left a = 2*(a+1) - 1
    let right a = 2*(a+1)

    let nth heap i = heap.elts.(i)

    let swap v x y =
        let t = v.(x) in
        v.(x) <- v.(y);
        v.(y) <- t

    exception Overflow
    let add heap x =
        if heap.length = Array.length heap.elts
        then raise Overflow;
        let pos = ref heap.length in
        heap.elts.(heap.length) <- x;
        heap.length <- heap.length + 1;
        while !pos > 0 && nth heap (father !pos) < nth heap !pos do
            let p = father !pos in
            swap heap.elts p !pos;
            pos := p
        done

    let max_with_sons heap a =
        let current_max = ref a in
        if heap.length > left a
            && nth heap (left a) > nth heap !current_max
        then current_max := left a;
        if heap.length > right a
            && nth heap (right a) > nth heap !current_max
        then current_max := right a;
        !current_max

    exception Empty
    let take heap =
        if heap.length = 0
        then raise Empty;
        heap.length <- heap.length - 1;
        let x = heap.elts.(0) in
        if heap.length > 0
        then begin
            let pos = ref 0 in
            heap.elts.(0) <- heap.elts.(heap.length);
            while max_with_sons heap !pos <> !pos do
                let max_sons = max_with_sons heap !pos in
                swap heap.elts !pos max_sons;
                pos := max_sons
            done
        end;
        x

    let peek heap =
        if heap.length = 0
        then raise Empty;
        heap.elts.(0)
end

module PriorityQueue = struct
    type 'a t = (int * 'a) Heap.t

    let make size_max default =
        Heap.make size_max (0, default)

    let length q = Heap.length q
    let add q x p = Heap.add q (p, x)
    let take_full q = Heap.take q
    let take q = snd (take_full q)
    let peek q = snd (Heap.peek q)
    let empty q = length q = 0
end

Écriture de Dijkstra efficace

Utiliser la file de priorité pour en déduire une implémentation efficace.

Corrigé

Un sommet peut être ajouté plusieurs fois dans la file (une fois par amélioration de sa distance) : les anciennes copies sont ignorées grâce au tableau marques. Il y a au plus \(|A| + 1\) ajouts, ce qui donne la capacité nécessaire et une complexité en \(O((|S| + |A|) \log |A|)\).

let dijkstra g src =
    let n = Array.length g in
    let d = Array.make n max_int in
    d.(src) <- 0;
    let marques = Array.make n false in
    (* chaque arête peut provoquer un ajout : il faut une
       capacité de |A| + 1 *)
    let m = Array.fold_left (fun s l -> s + List.length l) 0 g in
    let a_traiter = PriorityQueue.make (m + 1) min_int in
    PriorityQueue.add a_traiter src 0;
    while not (PriorityQueue.empty a_traiter) do
        let x = PriorityQueue.take a_traiter in
        if not marques.(x)
        then begin
            marques.(x) <- true;
            List.iter (fun (y, poids) ->
                let n_d = d.(x) + poids in
                if n_d < d.(y)
                then begin
                    d.(y) <- n_d;
                    PriorityQueue.add a_traiter y (-n_d)
                end
            ) g.(x)
        end
    done;
    d

Floyd-Warshall

Lire et implémenter l'algorithme de Floyd-Warshall vu dans le cours. On représentera ici le graphe par sa matrice des poids, où max_int code l'absence d'arête.

Corrigé
let (+$) a b =
    (* une addition pour avoir max_int + * = max_int *)
    if a = max_int || b = max_int
    then max_int
    else a+b

let floyd_warshall poids =
    let n = Array.length poids in
    let m = Array.make_matrix n n max_int in
    for i = 0 to n-1 do
        for j = 0 to n-1 do
            if i = j
            then m.(i).(i) <- 0
            else m.(i).(j) <- poids.(i).(j)
        done
    done;
    for k = 0 to n-1 do
        for i = 0 to n-1 do
            for j = 0 to n-1 do
                m.(i).(j) <-
                    min m.(i).(j) (m.(i).(k) +$ m.(k).(j))
            done
        done
    done;
    m

qu'on peut raffiner pour avoir les liens de parenté : parent.(i).(j) est le prédécesseur de j sur un plus court chemin de i à j.

let floyd_warshall poids =
    let n = Array.length poids in
    let m = Array.make_matrix n n max_int in
    let parent = Array.make_matrix n n None in
    for i = 0 to n-1 do
        for j = 0 to n-1 do
            if i = j
            then m.(i).(i) <- 0
            else begin
                m.(i).(j) <- poids.(i).(j);
                if poids.(i).(j) <> max_int
                then parent.(i).(j) <- Some i
            end
        done
    done;
    for k = 0 to n-1 do
        for i = 0 to n-1 do
            for j = 0 to n-1 do
                let par_k = m.(i).(k) +$ m.(k).(j) in
                if par_k < m.(i).(j)
                then begin
                    m.(i).(j) <- par_k;
                    parent.(i).(j) <- parent.(k).(j)
                end
            done
        done
    done;
    m, parent

Problèmes

Résoudre les problèmes donnés au-dessus. On pourra utiliser la fonction suivante en OCaml pour lire des entiers séparés par des espaces sur une ligne :

let read_int_list () =
    List.map int_of_string (String.split_on_char ' ' (read_line ()))
