TP — Algorithme de Dijkstra

Travaux pratiques · MPSI (tronc commun) · 2021-2022 · Python

Cours : Algorithme de Dijkstra

Graphes pondérés

Pour représenter un graphe pondéré on va utiliser des listes d'adjacences où les éléments ne sont plus seulement les indices des voisins mais des couples \((y, w)\) où \(y\) est le sommet et \(w\) est le poids de l'arête.

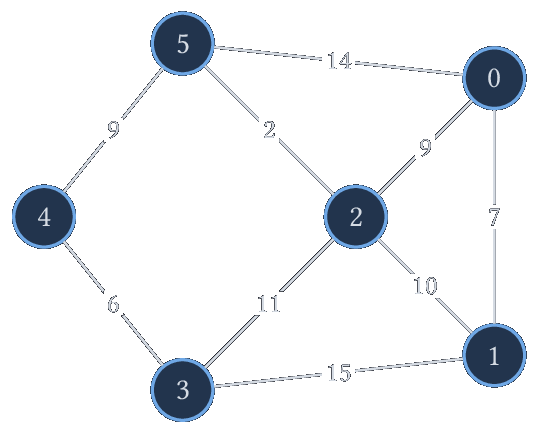

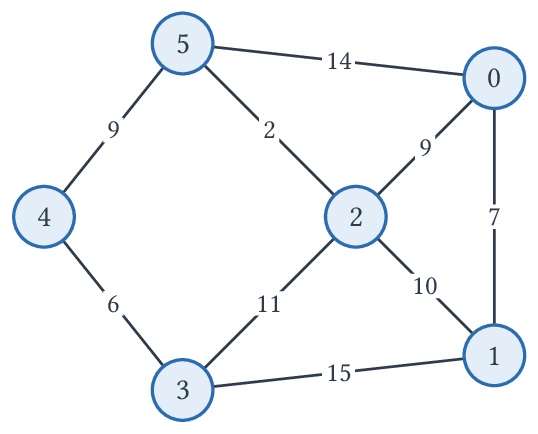

Ainsi le graphe

sera représenté par :

g = [
    [ (1,7), (2,9), (5,14) ],
    [ (0, 7), (2, 10), (3, 15) ],
    [ (0, 9), (1, 10), (3, 11), (5, 2) ],
    [ (1,15), (2,11), (4, 6)],
    [(3,6), (5,9)],
    [(0,14), (2,2), (4,9)]
]

Question 1

def poids(g,x,y):
    # prend en entrée un graphe pondéré et renvoie soit le poids
    # de l'arête x->y quand une telle arête existe ou la valeur spéciale float('inf')
    # qui, pour ce qu'on va faire, se comporte comme oo

Corrigé

def poids(g,x,y):
    # prend en entrée un graphe pondéré et renvoie soit le poids
    # de l'arête x->y quand une telle arête existe ou la valeur spéciale float('inf')
    # qui, pour ce qu'on va faire, se comporte comme oo
    for z, w in g[x]:
        if z == y:
            return w
    return float('inf')

Tests :

from civ import *
init()
test(poids, g, 3, 4, 6)
test(poids, g, 4, 2, float('inf'))
valide()

Question 2

def poids_chemin(g, ch):
    # prend en entrée un graphe pondéré g et une liste de sommets ch
    # représentant un chemin. Renvoie le poids du chemin, c'est-à-dire la somme
    # des poids de ses arêtes

Corrigé

def poids_chemin(g, ch):
    # prend en entrée un graphe pondéré g et une liste de sommets ch
    # représentant un chemin. Renvoie le poids du chemin, c'est-à-dire la somme
    # des poids de ses arêtes
    p = 0
    for i in range(len(ch)-1):
        p += poids(g, ch[i], ch[i+1])
    return p

Tests :

from civ import *
init()
test(poids_chemin, g, [0,2,1,3,4], 40)
test(poids_chemin, g, [0], 0)
valide()

Algorithme de Dijkstra

On rappelle l'algorithme de Dijkstra vu en classe (voir Algorithme de Dijkstra dans le cours) :

Algorithme de Dijkstra

Entrée

• Un graphe pondéré \(G = (S, A, \pi)\) où \(\pi : A \rightarrow \mathbb{R}_+\)
• Un sommet \(s \in S\)

Algorithme

• On crée un tableau d avec \(d(s) = 0\) et \(d(x) = \infty\) pour \(x \neq s\).
• On crée un tableau a_traiter et on ajoute s
• Les sommets sont initialement non marqués
• Tant que a_traiter est non vide
  • On retire le sommet x de a_traiter de valeur \(d(x)\) minimale
  • Si x est non marqué
    • On marque x
    • Pour chaque arête \(x \rightarrow y\) où \(d(x) + \pi(x \rightarrow y) < d(y)\)
      • On pose \(d(y) = d(x) + \pi(x \rightarrow y)\)
      • On ajoute \(y\) dans a_traiter

Stratégie pour retirer un sommet

Pour cela on commence par écrire des fonctions permettant de réaliser ce retrait dans une liste. On ne cherche pas ici à ce que les opérations soient efficaces.

Question 3

def minimum(l, d):
    # l est un tableau de p valeurs entre 0 et n-1 et d est un tableau de n valeurs
    # renvoie i dans l tel que d[i] soit minimal

Corrigé

def minimum(l, d):
    # l est un tableau de p valeurs entre 0 et n-1 et d est un tableau de n valeurs
    # renvoie i dans l tel que d[i] soit minimal
    m = l[0]
    for x in l:
        if d[m] > d[x]:
            m = x
    return m

Tests :

from civ import *
init()
test(minimum, [0,1,2,3], [0,1,2,3], 0)
test(minimum, [0,1,2,3], [3,0,1,2], 1)
test(minimum, [0], [12], 0)
test(minimum, [5], [0,1,2,3,4,5], 5)
valide()

Pour retirer un élément dans un tableau, on peut utiliser .remove comme on peut le voir dans cet exemple :

>>> t = [1,2,3]
>>> t.remove(2)
>>> t
[1, 3]

Question 4

def extrait_minimum(l, d):
    # renvoie i dans l tel que d[i] soit minimal
    # et l'enleve de l

Corrigé

def extrait_minimum(l, d):
    # renvoie i dans l tel que d[i] soit minimal
    # et l'enleve de l
    m = minimum(l, d)
    l.remove(m)
    return m

Tests :

from civ import *
init()
t = [0,1,2,3]
test(extrait_minimum, t, [3,0,1,2], 1)
assert(t == [0,2,3])
test(extrait_minimum, t, [3,0,1,2], 2)
assert(t == [0,3])
valide()

Implémentation de Dijkstra

Question 5

def dijkstra(g, src):
    # Renvoie le tableau d des distances à src
    # où g est un graphe pondéré

Corrigé

def dijkstra(g, src):
    # Renvoie le tableau d des distances à src
    # où g est un graphe pondéré
    n = len(g)
    inf = float('inf')
    d = [ inf ] * n
    d[src] = 0
    a_traiter = [ src ]
    marques = [ False ] * n
    while a_traiter != []:
        x = extrait_minimum(a_traiter, d)
        if not marques[x]:
            marques[x] = True
            for y, poids in g[x]:
                n_d = d[x] + poids
                if n_d < d[y]:
                    d[y] = n_d
                    a_traiter.append(y)
    return d # distances finales

Tests :

from civ import *
init()
test(dijkstra, g, 0, [0, 7, 9, 20, 20, 11])
valide()

Vers l'infini et au-delà

Maintenant, vous voilà prêts à affronter des problèmes de graphes en ligne sur des sites de programmation. Voici une sélection de problèmes de difficulté croissante :

• HIGHWAYS
• MICEMAZE
• TRAFFICN
• SAMER08A

Si vous ne vous en sentez pas capables ce n'est pas grave et c'est sûrement une bonne idée de reprendre les TP précédents pour consolider vos connaissances.
